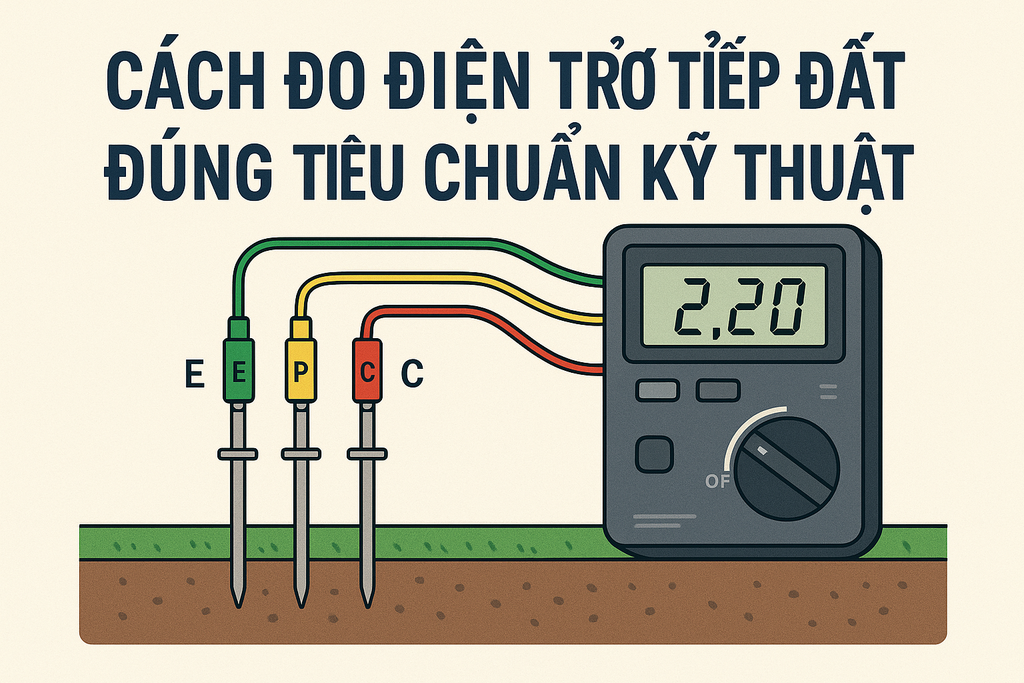

Cách Đo Điện Trở Tiếp Đất Đúng Tiêu Chuẩn Kỹ Thuật

Giới thiệu vai trò của điện trở tiếp đất trong hệ thống chống sét và an toàn điện

Điện trở tiếp đất đóng vai trò thiết yếu trong hệ thống chống sét và an toàn điện. Nó được hiểu là một thông số chỉ ra khả năng của một hệ thống điện trong việc dẫn điện đến mặt đất, giúp bảo vệ con người và thiết bị khỏi những tác động tiêu cực do quá tải điện hoặc hiện tượng sét đánh. Khi xảy ra sự cố, điện trở tiếp đất thông qua các hệ thống nối đất hiệu quả sẽ đảm bảo dòng điện không gây ra nguy hiểm cho con người và thiết bị. Do đó, việc đo điện trở tiếp đất đúng tiêu chuẩn là vô cùng quan trọng.

Một sự cố đáng lưu ý là nếu điện trở tiếp đất không đủ thấp, sự phóng điện từ các thiết bị điện có thể tạo ra điện áp nguy hiểm cho người vận hành. Các thiết bị điện cũng có thể bị hư hỏng do không được tiếp đất an toàn, dẫn đến sự cố tài chính không mong muốn cho người sử dụng. Ngoài ra, việc không thực hiện kiểm tra điện trở nối đất định kỳ có thể làm giảm hiệu quả của hệ thống chống sét, dễ dẫn đến những tình huống khẩn cấp cần phải cấp bách giải quyết.

Những vấn đề khác có thể phát sinh bao gồm tăng nguy cơ gây ra cháy nổ, hoặc thậm chí là ảnh hưởng xấu đến hoạt động của các thiết bị điện ở gần đó. Khi điện trở tiếp đất không đạt tiêu chuẩn, người sử dụng có thể gặp khó khăn trong việc xử lý các trường hợp trục trặc, từ đó tăng mức độ rủi ro trong hệ thống. Vì vậy, việc đo đạc và kiểm tra điện trở tiếp đất không chỉ là một quy trình kỹ thuật mà còn là một biện pháp đảm bảo an toàn cho con người và thiết bị điện trong mọi ứng dụng thực tế.

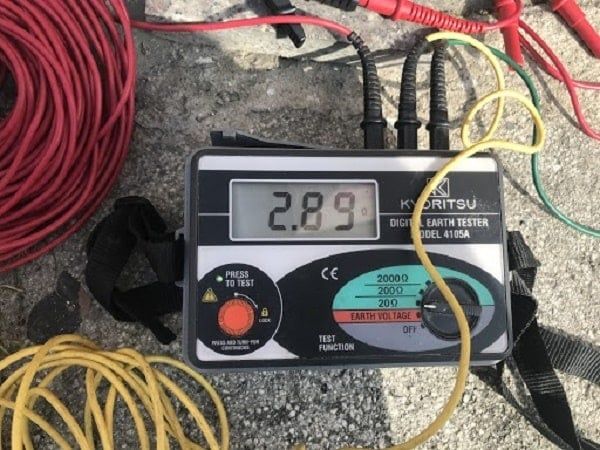

Thiết bị đo điện trở đất

Trong quy trình kiểm tra điện trở nối đất, việc lựa chọn thiết bị đo điện trở đất phù hợp là rất quan trọng để đảm bảo độ chính xác của kết quả đo. Hai loại thiết bị phổ biến nhất được sử dụng trong xác định tính an toàn của hệ thống tiếp địa là đồng hồ đo điện trở đất 3 cực và 4 cực. Mỗi loại có những ưu và nhược điểm nhất định, tùy thuộc vào yêu cầu sử dụng và điều kiện thực tế.

Đồng hồ đo điện trở đất 3 cực là loại thiết bị đơn giản, dễ sử dụng và thường phù hợp với các điều kiện môi trường có độ kháng điện thấp. Tuy nhiên, một nhược điểm của nó là dễ gây ra sai sót trong kết quả đo nếu không được đặt đúng cách hoặc ảnh hưởng bởi các yếu tố bên ngoài như điện từ trường hay độ ẩm của đất. Ngược lại, đồng hồ 4 cực cung cấp độ chính xác cao hơn bằng cách tách biệt giữa dòng đo và điện áp đo. Thiết bị này thường được khuyên dùng cho những ứng dụng yêu cầu mức độ chính xác cao và kiểm tra điện trở nối đất trong các môi trường phức tạp.

Trong thị trường hiện nay, một số thương hiệu nổi bật trong lĩnh vực đo điện trở đất bao gồm Kyoritsu, Fluke, Hioki, và Extech. Mỗi thương hiệu này đều có những đặc điểm nổi bật riêng. Chẳng hạn, Kyoritsu được biết đến với sản phẩm có tính năng vượt trội, dễ dàng vận hành và giao diện thân thiện với người dùng. Fluke nổi tiếng với độ bền và độ tin cậy cao, phù hợp cho các môi trường làm việc khắc nghiệt. Hioki và Extech cũng không kém phần nổi bật với các tính năng tiên tiến và khả năng đo chính xác, đáp ứng tốt yêu cầu kiểm tra điện trở nối đất và đảm bảo sự an toàn cho hệ thống tiếp địa.

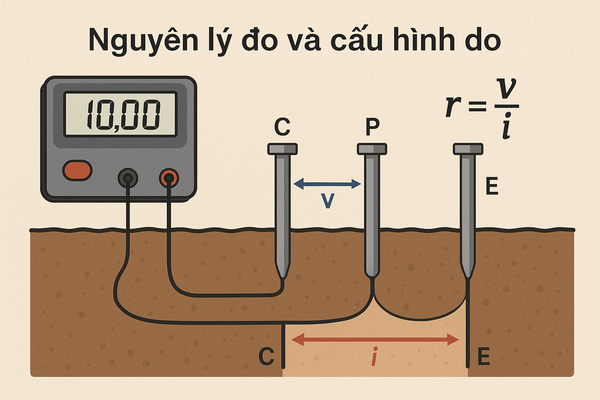

Nguyên lý đo và cấu hình đo

Việc đo điện trở tiếp đất là một trong những tiêu chuẩn kỹ thuật cần thiết để đảm bảo rằng hệ thống tiếp địa hoạt động an toàn và hiệu quả. Nguyên lý cơ bản trong việc đo điện trở tiếp đất liên quan đến việc bơm dòng điện nhỏ vào cọc tiếp địa. Dòng điện này thường được tạo ra từ một thiết bị đo chuyên dụng, có chức năng cung cấp dòng điện ổn định để thực hiện quá trình kiểm tra điện trở nối đất.

Khi dòng điện được bơm vào cọc tiếp địa, nó sẽ tạo ra hiệu điện thế giữa các cọc khác nhau. Kỹ thuật đo này thường sử dụng ba cọc: cọc dòng (c), cọc áp (p) và cọc chính (e). Cọc dòng là cọc nơi dòng điện được đưa vào, cọc áp sẽ đo điện áp sinh ra, trong khi cọc chính được chôn vào đất để tạo ra mối liên kết với điện trở tiếp đất cần đo. Để có thể tính toán chính xác điện trở, công thức tính được sử dụng là r = v/i, trong đó "r" là điện trở, "v" là hiệu điện thế đo được, và "i" là dòng điện được bơm vào.

Cấu hình đo sử dụng ba cọc giúp tăng độ chính xác và độ tin cậy của kết quả đo. Kỹ thuật này cũng khắc phục những sai sót có thể xảy ra khi chỉ sử dụng một cọc duy nhất. Việc đo và kiểm tra điện trở nối đất thường được thực hiện trong các khu vực có yêu cầu cao về an toàn điện, như trong các tòa nhà, nhà máy, và các công trình công cộng khác để đảm bảo rằng tiếp địa an toàn và hiệu quả trong việc bảo vệ con người và thiết bị khỏi các sự cố điện có thể xảy ra.

Quy trình đo và giá trị tiêu chuẩn cần đạt

Quy trình đo điện trở tiếp đất là một bước quan trọng để đảm bảo an toàn cho các hệ thống điện. Đầu tiên, cần chuẩn bị bề mặt đo sao cho sạch sẽ và khô ráo. Bề mặt này thường là nơi tiếp xúc với đất hoặc các kết cấu kim loại có liên quan. Sau khi chuẩn bị xong, cần cắm cọc vào đất tại vị trí thích hợp. Khoảng cách giữa các cọc phụ thuộc vào phương pháp đo cụ thể, nhưng thông thường nên đảm bảo khoảng cách tối thiểu để đạt được kết quả đo chính xác.

Tiếp theo, thao tác kết nối dây vào thiết bị đo cũng cần thực hiện cẩn thận. Dây điện phải được kết nối chắc chắn để tránh bị ảnh hưởng bởi yếu tố bên ngoài trong quá trình đo. Nên sử dụng thiết bị đo điện trở tiếp đất chuyên dụng, có khả năng hiển thị kết quả nhanh chóng và chính xác. Sau khi hoàn thành các bước này, quá trình đo điện trở nối đất sẽ diễn ra, và kết quả sẽ được ghi lại một cách cẩn thận.

Về các giá trị tiêu chuẩn cần đạt, thông thường, điện trở tiếp đất cho hệ thống tiếp địa an toàn trong các công trình điện là không được lớn hơn 4 ohm. Tuy nhiên, giá trị này có thể thay đổi tùy theo các yêu cầu cụ thể của từng dự án hoặc khu vực. Trong trường hợp giá trị đo không đạt yêu cầu, cần áp dụng các biện pháp xử lý như bổ sung cọc tiếp địa hoặc kiểm tra lại kết nối. Đảm bảo điện trở tiếp đất luôn trong ngưỡng cho phép sẽ giúp bảo vệ an toàn cho thiết bị và con người trong môi trường làm việc với điện năng.
