Trong các hệ thống tiếp địa và chống sét, Cọc tiếp địa Đồng D16 luôn được đánh giá cao về khả năng dẫn điện, độ bền và tính ổn định. Với thành phần đồng nguyên chất 99.99% Cu và được chứng nhận chất lượng bởi Quatest, cọc D16 đáp ứng đầy đủ yêu cầu kỹ thuật khắt khe, đảm bảo an toàn điện cho công trình dân dụng, công nghiệp và hạ tầng quan trọng. Bài viết dưới đây sẽ cung cấp hướng dẫn chi tiết khoảng 2.000 từ, bao gồm giới thiệu, đặc tính kỹ thuật, tiêu chuẩn chứng nhận, ứng dụng thực tế, quy trình lắp đặt, case-study, bảo trì định kỳ, phân tích chi phí, so sánh với các loại cọc khác và phần FAQ chuyên sâu.

1. Giới thiệu chung về Cọc tiếp địa Đồng D16

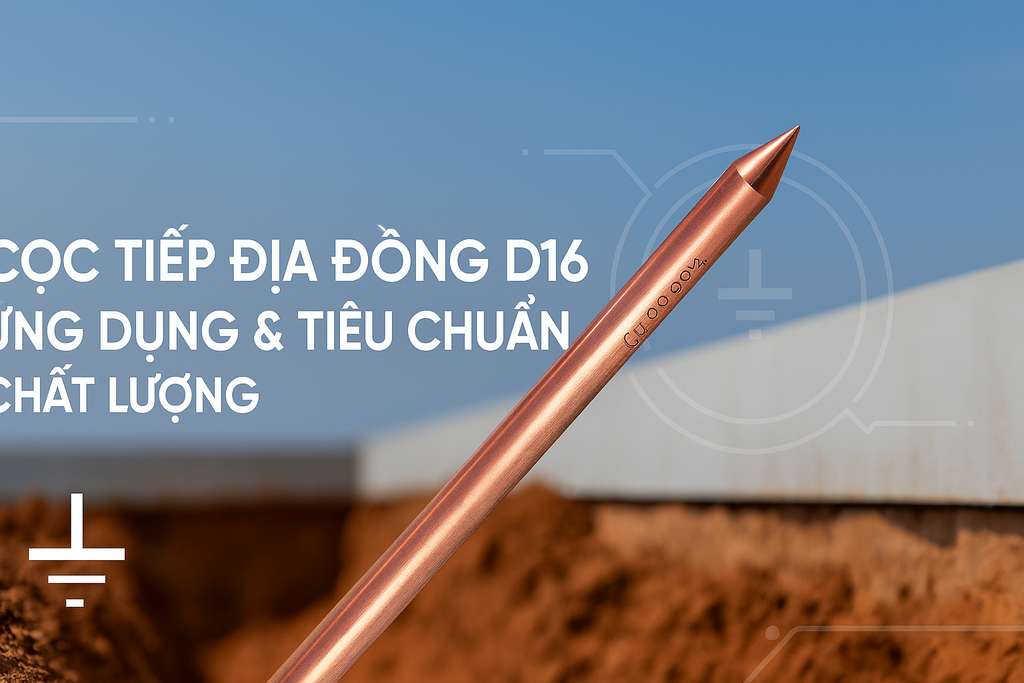

Cọc tiếp địa Đồng D16 là thanh đồng tròn đường kính 16 mm, chiều dài phổ biến 1.5 m hoặc 2.4 m. Vật liệu đồng Cu 99.99% cho khả năng dẫn điện gần như lý tưởng, kết hợp độ dẫn nhiệt cao và tính chất chống ăn mòn. Lớp vỏ ngoài bề mặt được xử lý chống oxy hóa, đảm bảo hoạt động bền bỉ trong thời gian dài. Cọc D16 phù hợp cho hệ thống tiếp địa bảo vệ tòa nhà, trạm biến áp, nhà máy và thiết bị điện.

Lịch sử và phát triển

Từ khi phát minh ra phương pháp tiếp địa bằng cọc đồng vào đầu thế kỷ 20, vật liệu đồng đã trở thành lựa chọn ưu việt. Qua nhiều thập kỷ, công nghệ luyện đồng và xử lý bề mặt cọc D16 đã tiến bộ, giảm thiểu khuyết tật kim loại, nâng cao độ bền và chất lượng đồng. Quang Hưng là đơn vị phân phối đầu tiên tại Việt Nam đưa cọc D16 đạt chuẩn Quatest vào thị trường đại chúng, mang lại giải pháp tiếp địa tin cậy.

2. Đặc tính kỹ thuật và tiêu chuẩn chất lượng

2.1. Thành phần và tính chất vật lý

• Thành phần: Đồng nguyên chất ≥ 99.99% Cu.
• Độ dẫn điện: ≥ 58 MS/m (mega Siemens trên mét).
• Độ dẫn nhiệt: ≥ 385 W/m·K, hỗ trợ tản nhiệt khi có dòng sét.
• Khả năng chống ăn mòn: Tối ưu trong đất có pH 4–9, chịu được môi trường nước ngầm, nước biển.
• Độ cứng: ≥ 60 HRB, đảm bảo chịu lực khi đóng vào đất đá.
• Tuổi thọ: ≥ 20 năm trong điều kiện tiêu chuẩn.

2.2. Tiêu chuẩn chứng nhận

• Quatest 3: Kiểm định chất lượng và xuất xứ theo tiêu chuẩn Việt Nam.
• IEC 62561-2: Quy định đặc tính cọc điện cực tiếp địa.
• ISO 9001: Hệ thống quản lý chất lượng sản xuất.
• TCCS QH-CTDD16: Tiêu chuẩn nội bộ của Quang Hưng về cọc D16.

Nhờ tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế và trong nước, cọc D16 của Quang Hưng luôn đạt chất lượng đồng nhất và hiệu suất cao.

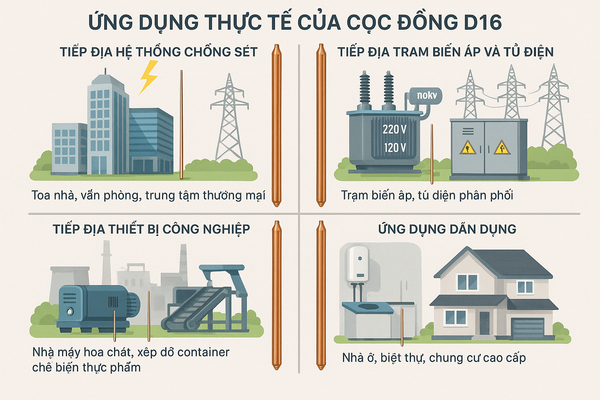

3. Ứng dụng thực tế của Cọc Đồng D16

Cọc D16 được ứng dụng rộng rãi trong nhiều lĩnh vực:

3.1. Tiếp địa hệ thống chống sét

Kết hợp với kim thu sét, cọc D16 là điểm điện cực chính đưa dòng sét xuống đất an toàn. Ứng dụng tại:

• Toà nhà cao tầng, văn phòng, trung tâm thương mại.
• Các hệ thống truyền tải và phân phối điện.

3.2. Tiếp địa trạm biến áp và tủ điện

Đảm bảo độ tin cậy cao cho hệ thống điện áp cao và trung thế:

• Trạm biến áp 110 kV, 220 kV.
• Tủ điện phân phối trong nhà máy và khu công nghiệp.

3.3. Tiếp địa thiết bị công nghiệp

Cọc D16 bảo vệ máy phát điện, máy biến áp, băng chuyền tích điện:

• Nhà máy hóa chất, xếp dỡ container.
• Nhà máy chế biến thực phẩm, dược phẩm yêu cầu an toàn cao.

3.4. Ứng dụng dân dụng

Nhà ở, biệt thự, chung cư cao cấp:

• Hệ thống tiếp địa cho bếp từ, máy nóng lạnh.
• Bảo vệ an toàn điện cho người và thiết bị điện gia dụng.

4. Quy trình lắp đặt chi tiết

Để cọc D16 phát huy tối đa hiệu quả, quy trình lắp đặt bao gồm 8 bước:

1. Đánh giá điện trở đất: Sử dụng thiết bị đo điện trở suất (Ohm) để xác định giá trị cơ sở và lựa chọn số lượng cọc.
2. Thiết kế sơ đồ: Xác định vị trí, khoảng cách giữa các cọc (≥ 3 m) theo bản vẽ kỹ thuật.
3. Chuẩn bị hố đào: Kích thước hố 0.3×0.3×0.8 m, vệ sinh sạch rễ cây, đá vụn.
4. Đóng cọc: Sử dụng búa cơ khí hoặc máy đóng thủy lực, đóng cọc đến độ sâu tối thiểu 0.6 m.
5. Kết nối dây tiếp địa: Dây đồng trần ≥ 50 mm² hoặc băng đồng 25×3 mm, kẹp C inox 316 gắn chặt.
6. Kiểm tra mối nối: Đo điện trở tiếp xúc và xử lý oxy hóa nếu > 0.1 Ω.
7. Lấp đất và nén chặt: Dùng cát mịn hoặc đất tơi xốp, nén từng lớp 10 cm.
8. Đo nghiệm thu: Đảm bảo tổng điện trở hệ thống ≤ 5 Ω, ghi chép kết quả.

Theo nghiên cứu của Viện Khoa học và Công nghệ Việt Nam, việc đóng cọc đúng kỹ thuật có thể giảm 30% giá trị điện trở so với phương pháp ngẫu nhiên.

5. Case-study và testimonial

5.1. Nhà máy dệt may (Hưng Yên)

• Hạng mục: 50 cọc D16 dài 2.4 m.
• Giá trị điện trở: Trước 18 Ω; Sau 3.5 Ω.
• Chi phí: 60 triệu VNĐ (vật tư và nhân công).

5.2. Biệt thự ven biển (Phú Quốc)

• Hạng mục: 10 cọc D16 dài 1.5 m.
• Điện trở: Trước 12 Ω; Sau 2.2 Ω.
• Feedback: “Kết quả vượt mong đợi, giá trị an toàn điện tăng cao.” – Anh Nam, chủ đầu tư.

Những case-study này chứng minh hiệu quả và độ bền của cọc D16 trong điều kiện khắc nghiệt.

6. Phân tích chi phí và hiệu quả đầu tư

Chi phí trung bình cho mỗi cọc D16 (đã bao gồm phụ kiện) dao động 1.200.000–1.500.000 VNĐ. Tính toán đầu tư cho công trình 20 cọc:

• Vật tư: 24 triệu VNĐ.
• Nhân công và phụ kiện: 8 triệu VNĐ.
• Tổng: 32 triệu VNĐ.

Lợi ích kinh tế lâu dài: giảm chi phí bảo trì, tránh thiệt hại do sự cố điện, tuổi thọ hệ thống ≥ 20 năm.

7. Bảo trì và kiểm tra định kỳ

Đề xuất lịch bảo trì:

• Mối nối và kẹp: 6 tháng/lần, kiểm tra độ chặt và oxy hóa.
• Điện trở hệ thống: Hàng năm, ghi sổ và so sánh để phát hiện bất thường.
• Thay thế cọc hỏng: Khi ăn mòn > 10% đường kính hoặc cong vênh.

Việc bảo trì đúng định kỳ giúp đảm bảo tính liên tục và độ tin cậy của hệ thống tiếp địa.

8. So sánh Cọc D16 với các loại cọc khác

Cọc D16 cân bằng tốt giữa chi phí, tuổi thọ và hiệu suất so với các lựa chọn khác.

9. FAQ – Câu hỏi thường gặp

1. Cọc D16 có thể sử dụng trong đất đá?

– Nên sử dụng máy đóng cọc thủy lực và khoan trước khi đóng.

2. Có thể nối dài cọc không?

– Có thể ghép giữa hai cọc, nhưng ít mối nối và phải siết chặt.

3. Khoảng cách tối ưu giữa các cọc?

– Tối thiểu 3 m để tránh ảnh hưởng điện trở chéo.

10. Kết luận

Cọc tiếp địa Đồng D16 là giải pháp tối ưu cho đa dạng công trình, kết hợp độ dẫn điện cao, chống ăn mòn tuyệt đối và tuổi thọ dài hạn. Thông qua quy trình lắp đặt, bảo trì đúng chuẩn và phân tích chi phí hiệu quả, Quang Hưng cam kết mang đến hệ thống tiếp địa an toàn, tiết kiệm và bền vững. Liên hệ ngay để nhận báo giá chi tiết và tư vấn miễn phí cho dự án của bạn!
