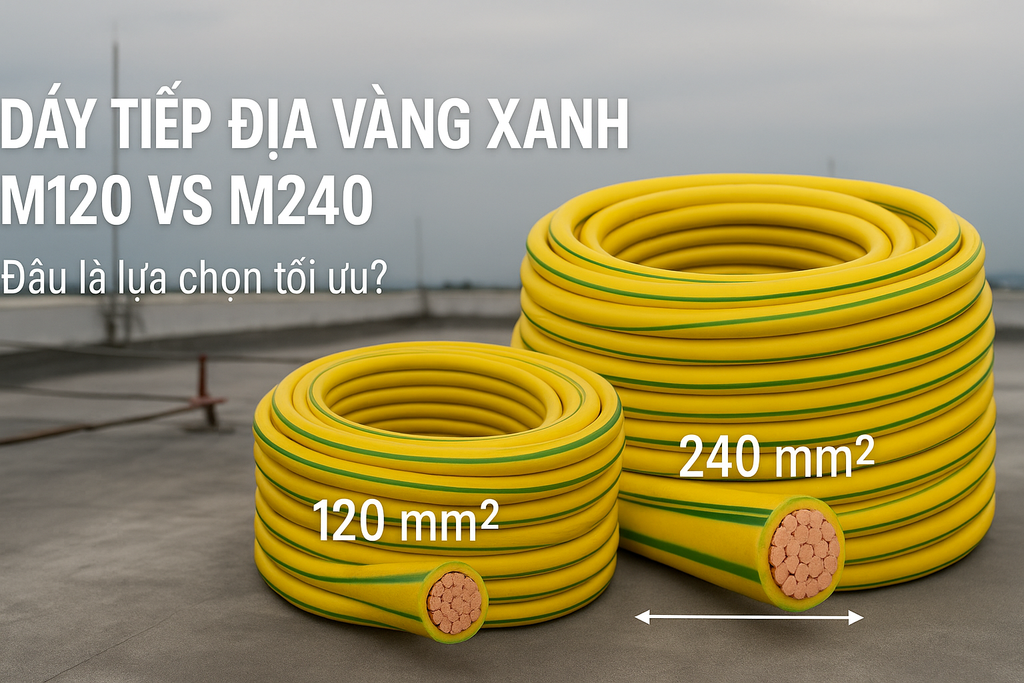

Dây tiếp địa vàng xanh M120 vs M240: Đâu là lựa chọn tối ưu?

Trong hệ thống chống sét và tiếp địa, dây tiếp địa vàng xanh giữ vai trò quan trọng trong việc dẫn dòng điện sét an toàn. Hai tùy chọn phổ biến là M120 (120 mm²) và M240 (240 mm²). Mỗi loại có ưu điểm riêng về khả năng dẫn điện, chi phí, và ứng dụng. Bài viết này sẽ giúp bạn hiểu rõ thông số kỹ thuật, quy trình lắp đặt, case-study thực tế, và checklist bảo trì, nhằm chọn lựa dây phù hợp nhất cho công trình dân dụng và công nghiệp.

1. Giới thiệu chung về dây tiếp địa vàng xanh

Dây tiếp địa vàng xanh (PVC vàng xanh) bao gồm lõi đồng đỏ 99.9% và lớp cách điện PVC 0.6/1 kV. Thiết kế này kết hợp khả năng dẫn điện tốt của đồng và độ bền cách điện, chống tia UV. Tiết diện lớn từ 120–300 mm² đáp ứng đa dạng quy mô từ nhà dân đến nhà máy.

2. Thông số kỹ thuật và so sánh M120 vs M240

Dưới đây là bảng thông số chi tiết giữa hai sản phẩm:

So sánh sơ bộ cho thấy M240 cân bằng giữa hiệu suất và chi phí, trong khi M120 tiết kiệm hơn và M300 dành cho công nghiệp nặng.

3. Case-study thực tế

Quang Hưng đã triển khai hai dự án tiêu biểu như sau:

3.1. Biệt thự ven sông (Hải Phòng)

• Mẫu dây: M120, dài 50 m.
• Đo điện trở đất: Trước thi công: 15 Ω; Sau thi công: 3.2 Ω.
• Chi phí vật tư: 5.000.000 VNĐ.
• Kết quả: Hệ thống đạt chuẩn NF C 17-102, không phát sinh bảo trì trong 12 tháng.

3.2. Kho hàng công nghiệp (Bắc Ninh)

• Mẫu dây: M240, dài 120 m.
• Đo điện trở đất: Trước: 10 Ω; Sau: 2.8 Ω.
• Chi phí vật tư: 25.000.000 VNĐ.
• Kết quả: Duy trì ≤ 5 Ω sau 18 tháng, giảm 40% chi phí bảo trì so với dây 185 mm².

Qua các case-study, M240 cho thấy hiệu suất vượt trội trong môi trường công nghiệp.

4. Quy trình lắp đặt chi tiết

Tuân thủ 7 bước sau để đảm bảo hệ thống tiếp địa hoạt động hiệu quả:

1. Bước 1: Đo điện trở đất ban đầu - xác định điều kiện nền và giá trị điện trở.
2. Bước 2: Lựa chọn tiết diện - chọn M120/M240/M300 dựa trên bảng thông số và quy mô công trình.
3. Bước 3: Chuẩn bị cọc tiếp địa - đào hố 50×50×80 cm, cọc inox/dong mạ đúng tiêu chuẩn.
4. Bước 4: Đi dây và cố định - dùng kẹp C inox, đảm bảo kết nối thẳng, ít mối nối.
5. Bước 5: Lắp đặt bộ kẹp tiếp địa - kiểm tra độ chặt và tiếp xúc.
6. Bước 6: Kiểm tra nghiệm thu - đo điện trở tổng thể, đảm bảo ≤ 5 Ω.
7. Bước 7: Thiết lập lịch bảo trì - kiểm tra 6–12 tháng/lần, đo và bổ sung nếu cần.

Mỗi bước cần tuân thủ yêu cầu kỹ thuật để đảm bảo an toàn và hiệu quả hệ thống.

5. Mẹo chuyên gia khi thi công

• Sắp xếp thẳng đường dây: Hạn chế đường gấp khúc để giảm trở tiếp xúc.
• Sử dụng băng đồng phủ PVC: Tăng tuổi thọ dây và bảo vệ khỏi hóa chất trong đất.
• Ghi chép chi tiết: Lưu nhật ký đo điện trở, điều kiện thời tiết để theo dõi biến động giá trị.
• Chọn thời điểm lắp đặt: Tránh mưa to, trời lạnh, dẫn đến độ ẩm không ổn định.

6. Checklist bảo trì định kỳ

Cứ mỗi 6 tháng, thực hiện:

• Đo điện trở hệ thống tiếp địa.
• Kiểm tra mối nối kẹp và bộ tiếp địa.
• Thay thế phụ kiện han gỉ, kiểm tra độ cố định của dây.
• Đánh giá tình trạng đất (ẩm độ, cấu trúc) và bổ sung hóa chất nếu cần.

7. FAQ – Câu hỏi thường gặp

1. Nên chọn M120 hay M240 cho nhà phố?

M120 phù hợp với quy mô nhỏ; M240 nếu nhà cao tầng hoặc gần các công trình khác cao hơn.

2. Giá tham khảo dây M240?

M240 khoảng 160.000 VNĐ/m, liên hệ Quang Hưng để nhận báo giá tốt nhất.

3. Có thể dùng kết hợp M120 và M240?

Có thể lắp M120 ở khu vực dân dụng và M240 cho khu vực quan trọng hơn như phòng máy.

8. Hình ảnh minh họa

Dây tiếp địa vàng xanh M120

9. Internal Linking

• Dây tiếp địa vàng xanh M120
• Dây tiếp địa vàng xanh M240
• Hướng dẫn chọn hóa chất giảm điện trở cho đất cát

10. Kết luận

Việc lựa chọn giữa M120 và M240 phụ thuộc vào quy mô công trình, điều kiện địa lý và ngân sách. Với nhà dân dụng, M120 đủ hiệu quả trong khi M240 ưu việt cho công trình lớn và khu công nghiệp. Sử dụng checklist và mẹo chuyên gia sẽ giúp hệ thống tiếp địa vận hành ổn định, an toàn. Liên hệ Quang Hưng để được tư vấn chi tiết và nhận báo giá chính xác!
