Hướng dẫn đo điện trở tiếp địa bằng Megger: Quy trình chi tiết và An toàn

Đo điện trở tiếp địa là một công tác kỹ thuật cốt lõi, đảm bảo an toàn cho con người và hệ thống điện. Bài viết này sẽ hướng dẫn bạn quy trình đo chi tiết bằng đồng hồ Megger một cách chuyên nghiệp và chính xác.

Tầm quan trọng của việc đo điện trở tiếp địa

Việc đo lường và duy trì giá trị điện trở đất ở mức tiêu chuẩn không chỉ là yêu cầu kỹ thuật mà còn là yếu tố sống còn trong an toàn điện. Đây là công tác bắt buộc trong kỹ thuật điện và an toàn lao động.

Đảm bảo an toàn tuyệt đối cho con người

Hệ thống tiếp địa hiệu quả giúp triệt tiêu các dòng điện rò rỉ ra vỏ thiết bị hoặc trong các sự cố chạm vỏ, ngăn ngừa nguy cơ điện giật chết người. Nó cũng giảm thiểu đáng kể rủi ro cháy nổ do tia lửa điện trong các hệ thống công nghiệp và dân dụng.

Bảo vệ và tối ưu hóa tuổi thọ thiết bị

Một hệ thống tiếp địa tốt giúp hệ thống chống sét hoạt động đúng chức năng, phân tán năng lượng sét khổng lồ xuống đất một cách nhanh chóng và an toàn. Điều này bảo vệ các thiết bị điện tử nhạy cảm như máy tính, server, và thiết bị y tế khỏi hư hỏng do sốc điện và quá áp.

Tuân thủ quy định pháp lý và tiêu chuẩn kỹ thuật

Kết quả đo điện trở tiếp địa là một phần không thể thiếu trong hồ sơ nghiệm thu phòng cháy chữa cháy (PCCC), nghiệm thu công trình xây dựng và các đợt kiểm định an toàn điện định kỳ theo quy định của pháp luật Việt Nam.

Tiêu chuẩn Điện trở tiếp địa tại Việt Nam (TCVN) bạn cần biết

Để đánh giá kết quả đo, bạn cần nắm rõ các ngưỡng điện trở cho phép theo tiêu chuẩn hiện hành.

TCVN 9385:2012 - Chống sét cho công trình xây dựng

Tiêu chuẩn này quy định rõ: Điện trở nối đất của hệ thống chống sét trực tiếp và lan truyền không được vượt quá 10 Ω.

TCVN 4756:1989 - Quy phạm nối đất thiết bị điện

Đối với hệ thống tiếp địa an toàn cho các thiết bị điện trong lưới điện đến 1000V, giá trị điện trở nối đất không được vượt quá 4 Ω.

Tại sao giá trị điện trở càng thấp càng tốt?

Các con số 4 Ω và 10 Ω là ngưỡng tối đa cho phép. Trong thực tế, để đảm bảo an toàn và hiệu quả tối ưu, giá trị điện trở càng gần 0 Ω càng tốt. Một hệ thống tiếp địa lý tưởng sẽ tạo ra một con đường thoát sét hoặc dòng rò có trở kháng thấp nhất, đảm bảo chúng được dẫn xuống đất một cách nhanh nhất. Việc sử dụng vật tư chất lượng cao như cọc tiếp địa đồng D16 đóng vai trò quan trọng trong việc đạt được giá trị điện trở thấp và ổn định.

Chuẩn bị trước khi tiến hành đo bằng đồng hồ Megger

Sự chuẩn bị kỹ lưỡng là chìa khóa để quá trình đo diễn ra suôn sẻ, cho kết quả chính xác và đảm bảo an toàn tuyệt đối.

Dụng cụ và thiết bị cần thiết

Kiểm tra thiết bị đo

Trước mỗi lần đo, hãy xoay núm vặn trên đồng hồ về vị trí `BATT. CHECK` và nhấn nút `TEST`. Kim chỉ thị hoặc màn hình phải báo mức pin tốt (trong vùng Good) để đảm bảo máy hoạt động chính xác. Đồng thời, kiểm tra kỹ các dây đo, đảm bảo không bị đứt gãy và các đầu kẹp còn chắc chắn.

Khảo sát và đảm bảo an toàn tại khu vực đo

Xác định vị trí cắm cọc đo, tránh các công trình ngầm như đường ống nước kim loại, cáp điện ngầm. Để có kết quả chính xác nhất và đảm bảo an toàn, hãy ngắt kết nối hệ thống tiếp địa khỏi lưới điện chung trước khi đo.

Hướng dẫn đo điện trở tiếp địa bằng phương pháp Rơi điện áp 3 cọc (Phổ biến nhất)

Đây là phương pháp tiêu chuẩn, được sử dụng rộng rãi nhờ độ chính xác và tin cậy cao.

Nguyên lý cơ bản của phương pháp Rơi điện áp (Fall-of-Potential)

Phương pháp này sử dụng 3 điện cực:

• E (Earth): Cọc của hệ thống tiếp địa cần đo.
• P (Potential): Cọc phụ để đo điện áp (cọc áp).
• C (Current): Cọc phụ để phóng dòng điện vào đất (cọc dòng).

Máy đo sẽ bơm một dòng điện xoay chiều có tần số và giá trị đã biết từ máy qua cọc C vào đất và trở về qua cọc E. Đồng thời, máy sẽ đo sụt áp giữa cọc P và cọc E. Từ đó, áp dụng định luật Ohm (R = U/I) để tính toán ra điện trở đất.

Bước 1: Bố trí các cọc đo theo quy tắc 62%

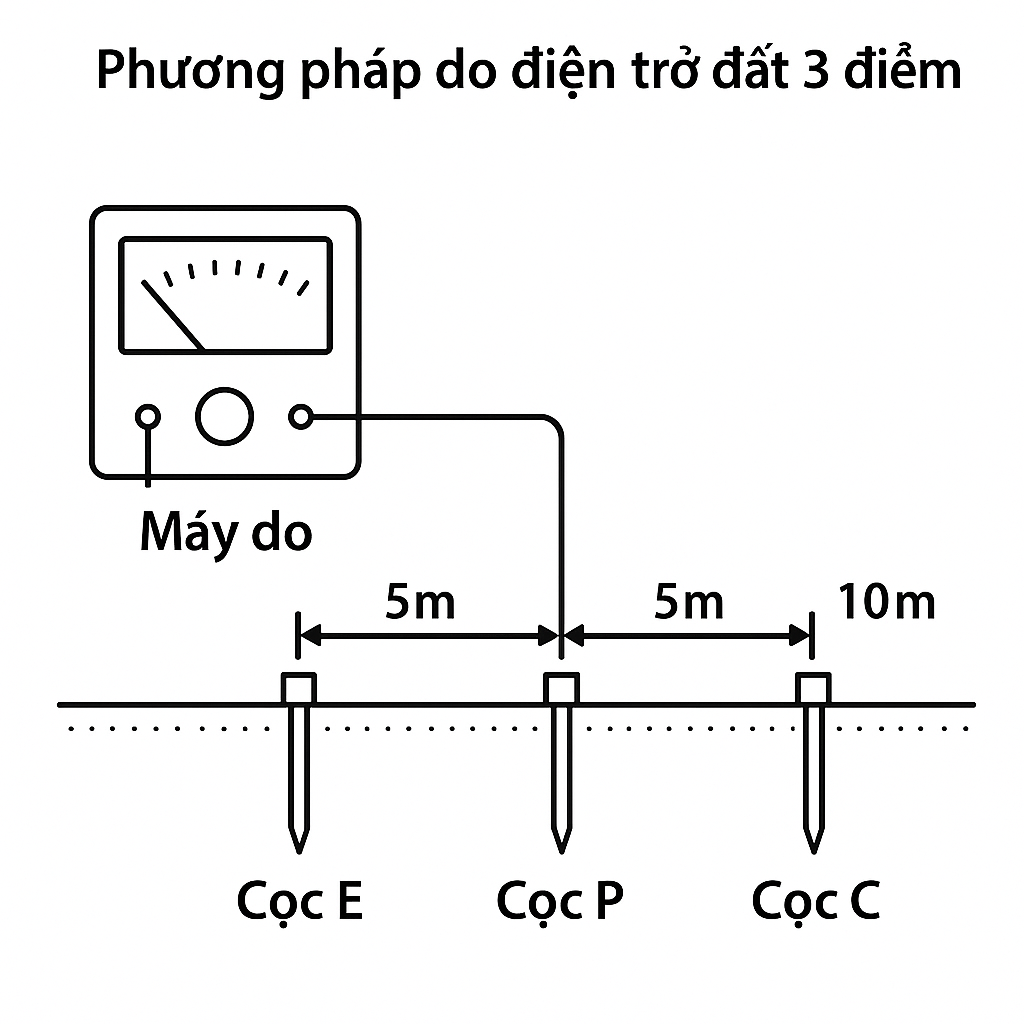

Đóng cọc dòng (C) cách xa cọc cần đo (E) một khoảng cách D. Khoảng cách này nên tối thiểu bằng 10 lần chiều dài cọc E, thông thường là từ 20-40 mét để đảm bảo cọc C nằm ngoài vùng ảnh hưởng điện thế của cọc E. Sau đó, đóng cọc áp (P) trên đường thẳng nối giữa E và C, tại vị trí cách cọc E một khoảng bằng 62% của khoảng cách D.

Ví dụ: Nếu khoảng cách D (từ E đến C) là 20m, thì cọc P sẽ được đóng cách cọc E là: `20m * 0.62 = 12.4m`.

Bước 2: Kết nối dây đo vào đồng hồ Megger

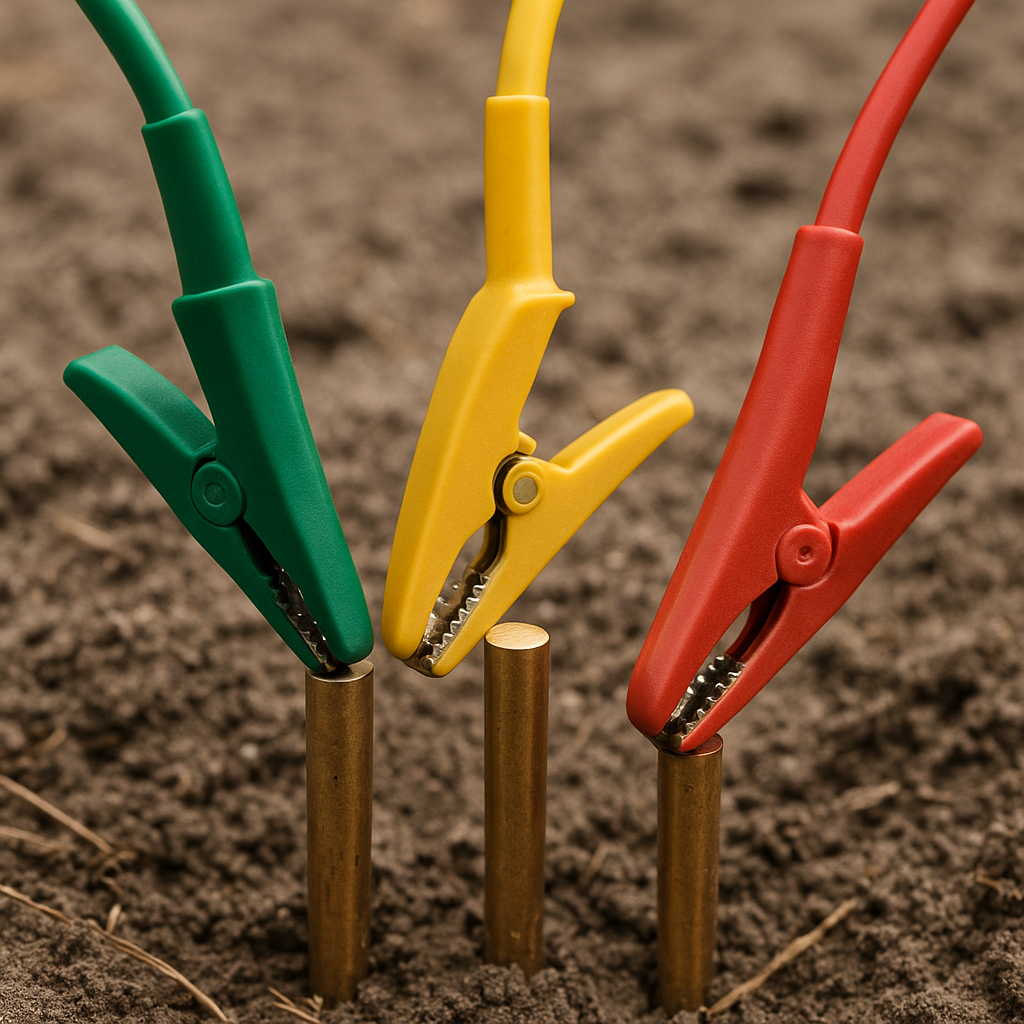

Cắm các đầu dây vào giắc cắm tương ứng trên đồng hồ và kẹp vào các cọc theo đúng màu sắc quy ước:

• Dây màu xanh lá (Green): Nối vào giắc E trên máy và kẹp vào cọc tiếp địa cần đo.
• Dây màu vàng (Yellow): Nối vào giắc P trên máy và kẹp vào cọc điện áp (P).
• Dây màu đỏ (Red): Nối vào giắc C trên máy và kẹp vào cọc dòng điện (C).

Bước 3: Kiểm tra điện áp nhiễu của đất

Xoay núm vặn sang chế độ `EARTH VOLTAGE`. Màn hình hoặc kim chỉ thị phải hiển thị giá trị điện áp nhỏ hơn 10V. Nếu lớn hơn, kết quả đo có thể không chính xác do có dòng rò hoặc nhiễu trong đất. Cần tìm nguyên nhân gây nhiễu hoặc chờ thời điểm khác để đo.

Bước 4: Thực hiện phép đo điện trở

Xoay núm vặn đến thang đo điện trở phù hợp (ví dụ `x10 Ω` hoặc `x100 Ω`). Nhấn và giữ nút `PRESS TO TEST`. Đồng hồ sẽ thực hiện phép đo, hãy đợi đến khi giá trị trên màn hình ổn định và ghi lại kết quả. Đó chính là giá trị điện trở tiếp địa của hệ thống.

Bước 5: Kiểm tra và xác thực kết quả (Nên làm)

Để đảm bảo độ chính xác tuyệt đối, bạn nên thực hiện thêm hai lần đo kiểm tra. Lần thứ nhất, di chuyển cọc P lùi xa cọc E khoảng 1 mét và đo lại. Lần thứ hai, di chuyển cọc P tiến lại gần cọc E khoảng 1 mét và đo lại. Nếu cả ba kết quả đo không chênh lệch nhiều (thường dưới 5-10%), phép đo ban đầu của bạn là đáng tin cậy.

Phân tích kết quả và các giải pháp xử lý khi điện trở không đạt chuẩn

Sau khi có kết quả, bước tiếp theo là phân tích và đưa ra hành động khắc phục nếu cần.

So sánh kết quả đo với Tiêu chuẩn TCVN

Đối chiếu kết quả của bạn với các mốc tiêu chuẩn: nhỏ hơn 4 Ω cho tiếp địa an toàn thiết bị và nhỏ hơn 10 Ω cho tiếp địa chống sét. Nếu giá trị đo được cao hơn các ngưỡng này, hệ thống tiếp địa của bạn không đạt yêu cầu và cần được cải thiện ngay lập tức.

Các nguyên nhân phổ biến khiến điện trở đất cao

• Tính chất đất: Đất có điện trở suất cao như đất đồi, đất cát, sỏi đá.
• Độ ẩm thấp: Đất quá khô làm giảm khả năng dẫn điện.
• Thi công không đủ: Cọc tiếp địa quá ngắn, số lượng cọc không đủ.
• Tiếp xúc kém: Các mối nối giữa cọc và dây dẫn bị oxy hóa, lỏng lẻo sau thời gian dài sử dụng.

Giải pháp cải thiện điện trở tiếp địa hiệu quả

Khi điện trở không đạt, bạn có thể áp dụng các giải pháp sau:

• Tăng chiều dài cọc: Đóng cọc sâu hơn để tiếp cận các tầng đất có độ ẩm tốt hơn.
• Tăng số lượng cọc: Bổ sung thêm cọc tiếp địa và nối chúng song song với nhau. Khoảng cách tối thiểu giữa các cọc mới và cũ nên bằng chiều dài của cọc. Tham khảo bài viết so sánh các loại cọc tiếp địa để chọn loại phù hợp.
• Xử lý đất: Sử dụng các loại hóa chất giảm điện trở đất (GEM - Ground Enhancement Material) đổ xung quanh cọc để cải thiện khả năng dẫn điện của vùng đất cục bộ.
• Giải pháp tạm thời: Tưới nước làm ẩm khu vực chôn cọc trước khi đo để cải thiện tiếp xúc.

Những lưu ý an toàn tối quan trọng khi đo điện trở đất

An toàn là ưu tiên hàng đầu. Luôn tuân thủ các quy tắc sau:

• Luôn đeo găng tay cách điện và sử dụng các dụng cụ có cách điện tốt, còn hạn kiểm định.
• Không bao giờ thực hiện đo trong điều kiện thời tiết xấu như trời sắp mưa, đang mưa hoặc có giông sét.
• Đảm bảo không ai chạm vào cọc đo, dây dẫn trong suốt quá trình đồng hồ đang hoạt động (khi nhấn nút `TEST`).
• Đặt biển báo hoặc rào chắn để cảnh báo cho những người xung quanh về khu vực đang thực hiện công việc đo kiểm tra.
