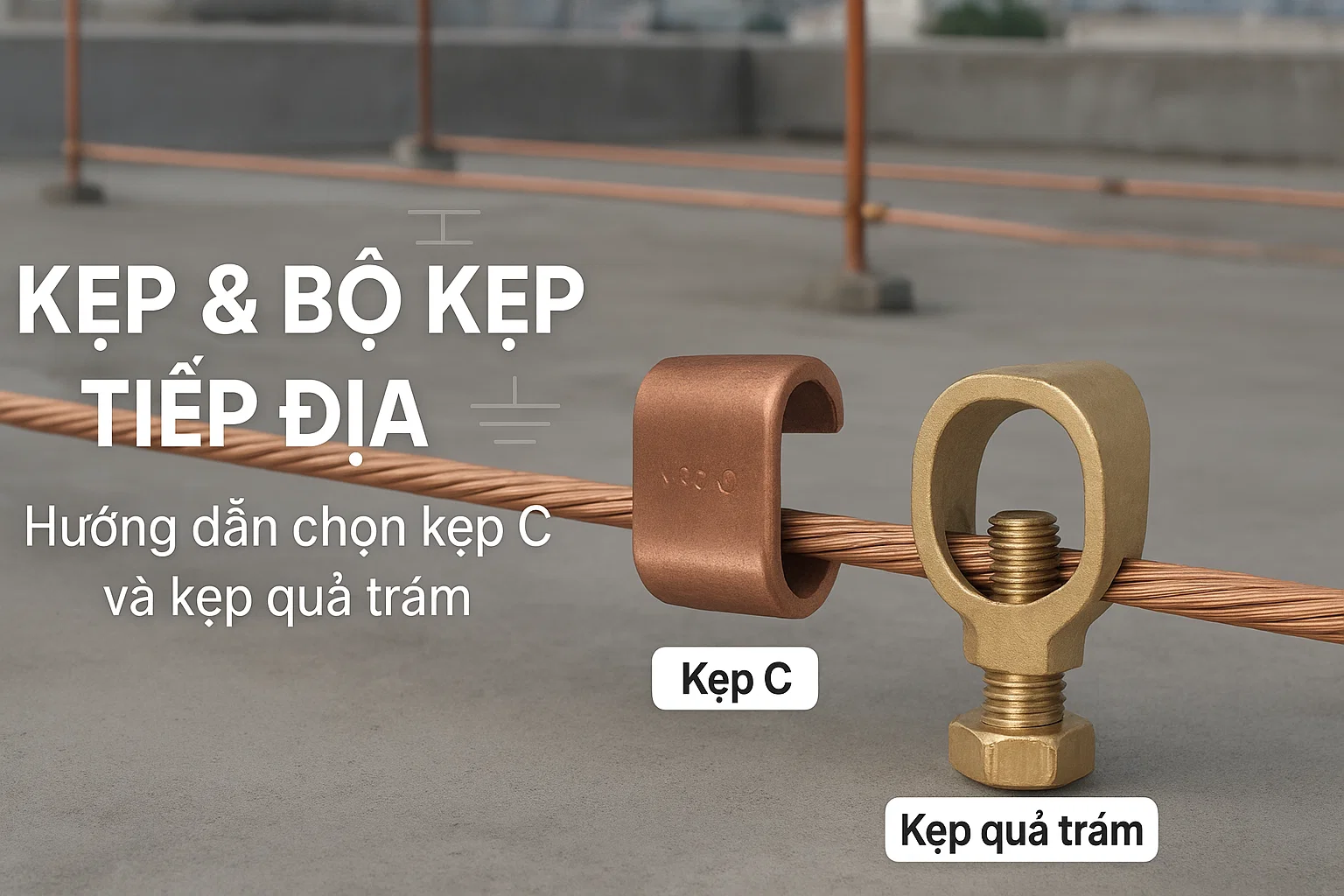

Kẹp & Bộ kẹp tiếp địa: Hướng dẫn chọn kẹp C và kẹp quả trám

1. Tầm quan trọng của kẹp trong hệ thống tiếp địa

Hệ thống tiếp địa gồm cọc tiếp địa, dây tiếp địa, các bộ kẹp và phụ kiện nối, tạo thành đường dẫn an toàn để xả dòng sét và dòng rò về đất. Kẹp tiếp địa (grounding clamp) đảm nhận hai vai trò chính:

• Liên kết cơ học: giữ cố định dây hoặc cáp vào cọc, tránh dịch chuyển do rung chấn, cơ lực hay tác động môi trường.

• Liên kết điện: tạo tiếp xúc chắc chắn, tiếp xúc kim loại-kim loại, đảm bảo trở tiếp xúc thấp (≤ 0.1 Ω) để dòng sét không bị cản trở.

Một kẹp tiếp địa kém chất lượng hoặc lắp sai kỹ thuật sẽ làm tăng trở tiếp địa tại mối nối, làm giảm khả năng xả dòng sét, thậm chí gây ra hiện tượng hồ quang, ăn mòn nhanh. Vì vậy, việc chọn đúng loại kẹp và tuân thủ quy trình lắp đặt là vô cùng quan trọng.

2. Phân loại kẹp: kẹp C và kẹp quả trám

Trên thị trường hiện nay, hai kiểu kẹp được sử dụng phổ biến nhất trong hệ thống tiếp địa dân dụng và công nghiệp là:

• Kẹp C (C-clamp)

• Kẹp quả trám (wedge clamp)

2.1. Kẹp C

• Hình dáng: giống chữ C, bề mặt phẳng, rãnh uốn cong ôm sát cọc hoặc ống.

• Cơ chế kẹp: dùng bulong xiết để tạo lực ép, giữ chắc dây hoặc cáp bên trong rãnh.

• Ưu điểm:

  • Thiết kế đơn giản, dễ lắp đặt và tháo gỡ.

  • Phù hợp với nhiều kích thước cọc (D16, D19, D25…).

  • Khả năng điều chỉnh lực ép linh hoạt qua ốc xiết.

• Nhược điểm:

  • Dễ gây biến dạng dây nếu xiết quá chặt.

  • Cần siết lực đúng tiêu chuẩn, nếu quá lỏng sẽ lỏng mối nối, nếu quá chặt có thể làm nứt dây.

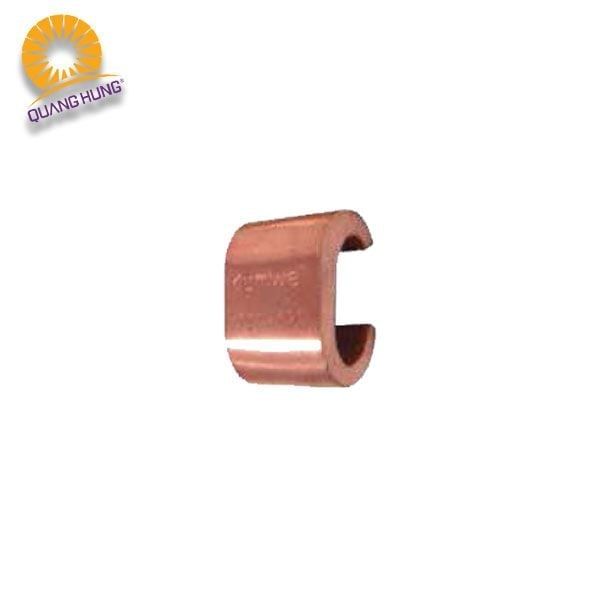

Ví dụ sản phẩm:

• Kẹp C đồng Quang Hưng

  • Link tham khảo: https://congtyquanghung.com.vn/products/kep-c

2.2. Kẹp quả trám

• Hình dáng: mặt ngoài giống hình quả trám (oval), phần lõm bên trong để dây cáp đi qua.

• Cơ chế kẹp: bulong xuyên qua trung tâm, vừa xiết collet ép chặt dây, vừa giữ dây không trượt.

• Ưu điểm:

  • Tiếp xúc diện rộng, phân bố lực đều quanh tiết diện dây.

  • Ít gây tổn thương lõi dây, giữ nguyên tiết diện dẫn điện.

  • Thiết kế gọn, phù hợp khi không gian lắp hẹp.

• Nhược điểm:

  • Giá thành thường cao hơn kẹp C.

  • Đòi hỏi bulong và collet đúng tiêu chuẩn để đạt hiệu quả kẹp tốt nhất.

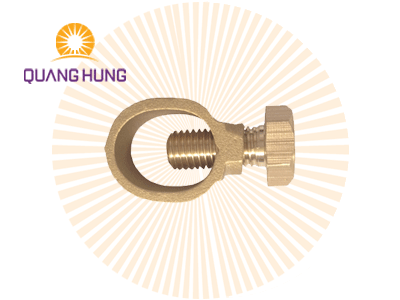

Ví dụ sản phẩm:

• Kẹp quả trám đồng Quang Hưng

  • Link tham khảo: https://congtyquanghung.com.vn/products/kep-qua-tram

3. Vật liệu chế tạo: đồng đặc chủng và inox 304

Chất liệu kẹp quyết định tuổi thọ, khả năng chống ăn mòn và dẫn điện:

1. Đồng đặc chủng (copper alloy)

   • Độ dẫn điện: ≥ 58 MS/m, gần bằng đồng nguyên chất.

   • Khả năng chống ăn mòn: rất cao, phù hợp sử dụng trong môi trường đất ẩm, hóa chất.

   • Ứng dụng: kẹp cọc, kẹp cáp nơi yêu cầu dẫn điện tối ưu, bền lâu (≥ 20 năm).

2. Inox 304 (stainless steel 304)

   • Độ bền cơ học: cao, chịu lực kéo tốt, không bị biến dạng khi xiết bulong.

   • Khả năng chống ăn mòn: tốt trong điều kiện khô ráo, ngoài trời; kém hơn đồng trong đất.

   • Ứng dụng: kẹp nối đất inox—thường dùng cho hệ thống tiếp địa trên mái, trụ đỡ kim thu sét, nơi kẹp không tiếp xúc trực tiếp với đất.

Khi chọn kẹp, nếu kẹp tiếp địa nằm cách ly khỏi đất (ví dụ kẹp trên ống thép, thanh cái trong tủ điện), inox 304 là lựa chọn tiết kiệm. Nếu kẹp tiếp xúc trực tiếp với đất, đồng đặc chủng luôn là ưu tiên số 1.

4. Tiêu chí lựa chọn kẹp phù hợp

Để đảm bảo mối nối tiếp địa đạt tiêu chuẩn điện trở thấp và độ bền cơ học, bạn cần cân nhắc:

1. Loại kẹp:

   • Địa điểm lắp: ngoài trời hay trong tủ điện?

   • Tiết diện dây/cáp: phù hợp kẹp C hay kẹp quả trám?

2. Vật liệu:

   • Tiếp xúc với đất → đồng đặc chủng.

   • Khô ráo, cao → inox 304.

3. Kích thước và tải dòng:

   • Kẹp phải ôm khít dây (dây M120, M240 hay băng đồng).

   • Bulong và collet đủ chắc để chịu lực xiết tối đa mà không biến dạng.

4. Tiêu chuẩn sản xuất:

   • CO/CQ, chứng nhận Quatest hoặc ISO 9001.

   • Theo tiêu chuẩn IEC 62561-3 về thiết bị phụ kiện tiếp địa.

5. Thương hiệu uy tín:

   • Sản phẩm phải có đầy đủ chứng nhận chất lượng.

   • Hậu mãi, bảo hành, tư vấn kỹ thuật rõ ràng.

5. Thông số kỹ thuật và kích thước mẫu

• Kẹp C Đồng: thích hợp cho dây trần, dây băng đồng, dễ điều chỉnh.

• Kẹp C Inox 304: dùng trong tủ điện, máng cáp, hệ khung sắt.

• Kẹp Quả Trám: tối ưu cho dây đơn, tiết diện ổn định, không làm biến dạng dây.

• Bộ kẹp tiếp địa đồng: gồm kẹp C, kẹp quả trám, ốc mặt bích, collet đồng—toàn bộ bằng đồng, đảm bảo đồng nhất điện trở.

6. Hướng dẫn lắp đặt kẹp C và kẹp quả trám

6.1. Chuẩn bị

• Dụng cụ: cờ lê, mỏ lết, kìm tuốt dây, cọ sắt làm sạch lớp gỉ.

• Vật tư: kẹp, collet (đối với kẹp quả trám), ốc inox M8/M10, dây tiếp địa (M120, M240 hoặc băng đồng).

6.2. Các bước lắp đặt

1. Làm sạch bề mặt tiếp xúc

   • Cọ sạch lớp sơn, gỉ sét trên cọc hoặc thanh đồng.

   • Đảm bảo bề mặt kim loại sáng và khô.

2. Đặt dây/cáp vào vị trí

   • Kẹp C: đặt dây vào rãnh chữ C sao cho lớp cách điện nằm ngoài rãnh.

   • Kẹp quả trám: xuyên dây qua lỗ trung tâm, dây nằm gọn trong khoang elip.

3. Lắp collet (nếu có)

   • Với kẹp quả trám, đặt collet đồng lên dây rồi đưa vào kẹp.

   • Đảm bảo collet ôm khít dây, không trượt.

4. Xiết ốc

   • Dùng cờ lê siết đều lực đến mô-men khuyến cáo (khoảng 10–15 Nm).

   • Tránh xiết quá chặt làm lún dây; xiết quá lỏng làm lỏng mối nối.

5. Kiểm tra tiếp xúc

   • Đo điện trở mối nối: ≤ 0.1 Ω (theo IEC).

   • Lắc nhẹ dây để đảm bảo không trượt.

6. Ghi lại thông số

   • Vị trí, loại kẹp, mô-men xiết, điện trở tiếp xúc.

   • Lưu hồ sơ bảo trì.

7. Bảo trì định kỳ và kiểm tra

Một mối nối tiếp địa ổn định cần được kiểm tra định kỳ:

• 6 tháng/lần: kiểm tra độ chặt của ốc, quan sát dấu hiệu gỉ, ăn mòn.

• 1 năm/lần: đo điện trở mối nối và toàn hệ thống tiếp địa.

• Thay collet/dây: nếu thấy đứt gãy hoặc ăn mòn > 10%.

Việc bảo trì định kỳ giúp phát hiện sớm các vấn đề như:

• Kẹp bị lỏng hoặc gỉ sét.

• Collet hay bulong ăn mòn, mất lực kẹp.

• Dây tiếp địa hỏng lớp cách điện, cần thay mới.

8. So sánh kẹp C và kẹp quả trám

9. Case-study: Nhà máy cơ khí và tòa chung cư

9.1. Nhà máy cơ khí (Bắc Giang)

• Yêu cầu: hệ thống tiếp địa cho trạm biến áp 22 kV và tủ điều khiển CNC.

• Giải pháp:

  • Kẹp C đồng cho dây băng đồng 50 × 6 mm tại cọc D25.

  • Kẹp quả trám cho dây M240 tại tủ điện phân phối.

• Kết quả:

  • Đo điện trở tiếp địa giảm từ 4.8 Ω xuống 2.3 Ω.

  • 0 sự cố hồ quang tại mối nối sau 2 năm.

9.2. Chung cư 12 tầng (Hà Nội)

• Yêu cầu: tiếp địa cho kim thu sét và thang máy.

• Giải pháp:

  • Kẹp Inox 304 chữ C lắp ngoài mái, kết nối dây băng đồng 25 × 3 mm.

  • Kẹp quả trám đồng ở chân cọc D16, tiếp đất thang máy.

• Kết quả:

  • Tiện lợi thi công, chi phí vật tư giảm 15%.

  • Không phát sinh hư hỏng mối nối trong suốt 3 năm.

10. FAQ – Câu hỏi thường gặp

1. Kẹp C hay kẹp quả trám bền hơn?
– Cả hai đều bền nếu làm từ đồng đặc chủng. Kẹp quả trám phân bố lực tốt hơn, ít làm lõm dây.

2. Có thể dùng kẹp inox 304 cho tiếp địa dưới lòng đất không?
– Không khuyến nghị. Inox 304 chống ăn mòn kém trong đất. Nên dùng đồng đặc chủng.

3. Lực xiết tối ưu cho kẹp C là bao nhiêu?
– Khoảng 10–15 Nm tùy tiết diện dây; luôn kiểm tra điện trở sau khi xiết.

4. Thay collet kẹp quả trám thế nào?
– Nới lỏng ốc, thay collet đồng mới cùng kích thước, xiết lại đạt mô-men khuyến cáo.

11. Internal Linking

• Kẹp C Quang Hưng

• Kẹp Quả Trám Quang Hưng

Kết luận

Kẹp C và kẹp quả trám là hai thành phần không thể thiếu trong hệ thống tiếp địa, góp phần đảm bảo điện trở mối nối thấp, độ an toàn và tuổi thọ hệ thống. Việc chọn loại kẹp phù hợp—đồng đặc chủng hay inox 304—căn cứ vào vị trí lắp, điều kiện môi trường và tiết diện dây. Tuân thủ quy trình lắp đặt, bảo trì định kỳ và lựa chọn sản phẩm uy tín sẽ giúp bạn có một hệ thống tiếp địa an toàn, vận hành bền bỉ nhiều năm. Hãy liên hệ Quang Hưng để được tư vấn chi tiết và báo giá tốt nhất!
