Lựa chọn dây tiếp địa bện và dây tiếp địa tết: Ưu nhược và hướng dẫn

Dây tiếp địa là thành phần cốt lõi, quyết định hiệu quả và sự an toàn của mọi hệ thống chống sét. Tuy nhiên, giữa hai loại phổ biến là dây tiếp địa bện và dây tiếp địa tết (cáp bện tròn), việc lựa chọn đúng loại không chỉ tối ưu chi phí mà còn đảm bảo khả năng tản sét vượt trội. Bài viết này sẽ phân tích sâu về ưu nhược điểm của từng loại, cung cấp hướng dẫn lựa chọn chi tiết và tham khảo các case study thực tế từ Quang Hưng để bạn đưa ra quyết định kỹ thuật chính xác nhất cho công trình của mình.

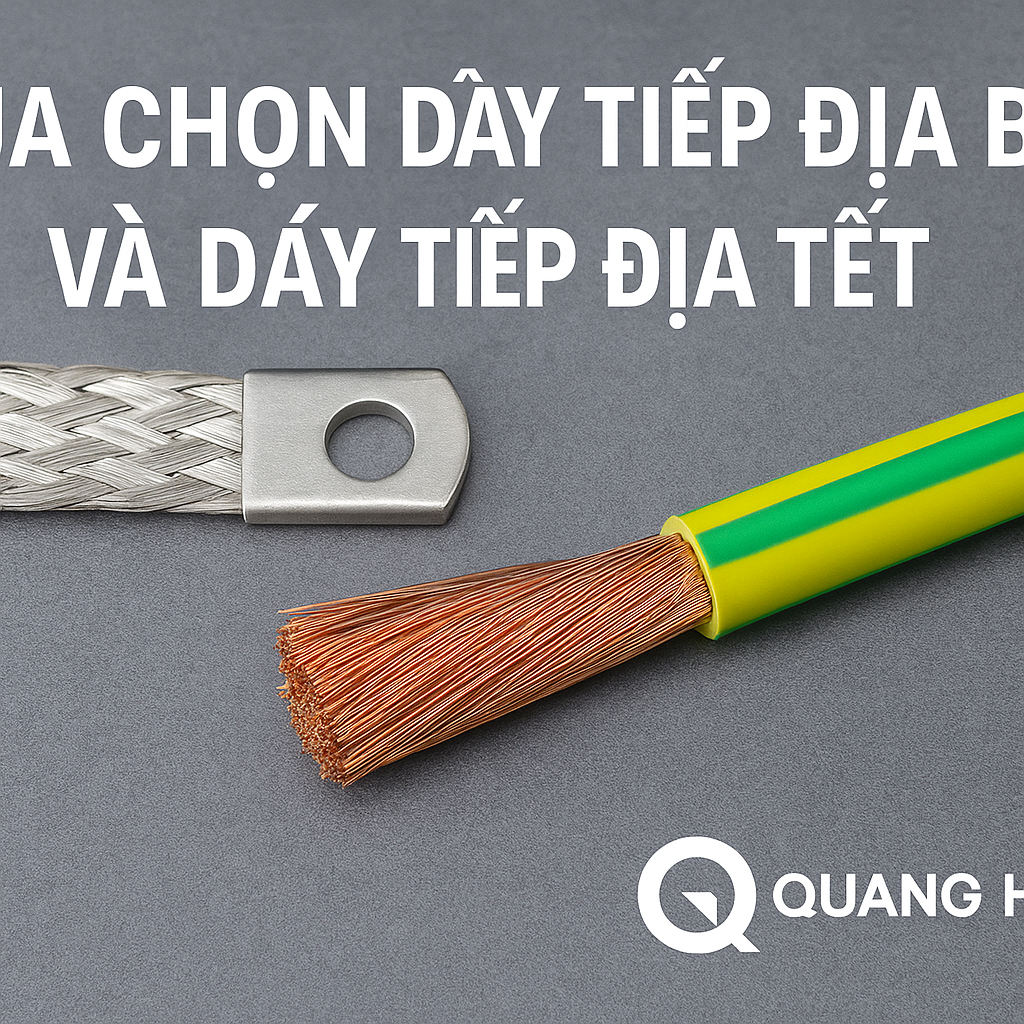

So sánh cấu trúc giữa dây tiếp địa bện (trái) và dây tiếp địa tết (phải).

Phân biệt dây tiếp địa bện và dây tiếp địa tết

Nhiều người thường nhầm lẫn giữa hai khái niệm này. Việc hiểu rõ bản chất cấu tạo sẽ giúp xác định đúng ứng dụng và hiệu quả của chúng.

Dây tiếp địa bện (Braided Ground Strap) là gì?

Cấu tạo: Gồm nhiều sợi đồng nhỏ, được đan, bện lại với nhau thành một bản dẹt, phẳng.

Đặc tính: Rất mềm dẻo, linh hoạt, diện tích bề mặt lớn. Thích hợp cho các kết nối chịu rung động hoặc cần uốn cong trong không gian hẹp.

Ứng dụng chính: Tiếp địa cho máy móc, tủ điện, liên kết đẳng thế, chống nhiễu tần số cao (do hiệu ứng bề mặt).

Cấu trúc dẹt và linh hoạt của dây tiếp địa bện đồng.

Dây tiếp địa tết (Stranded Ground Wire/Cable) là gì?

Cấu tạo: Gồm nhiều sợi đồng nhỏ được xoắn lại với nhau (tết tròn) tạo thành một lõi duy nhất, thường được bọc vỏ PVC vàng xanh để bảo vệ và nhận diện. Các loại phổ biến như M50, M70, M120, M240 thuộc loại này.

Đặc tính: Cứng cáp hơn dạng bện, độ bền cơ học cao, chịu được lực kéo tốt, phù hợp đi dây thoát sét chính cho toàn bộ công trình.

Ứng dụng chính: Dây thoát sét chính từ kim thu sét xuống hệ thống tiếp địa, liên kết các cọc tiếp địa.

Dây tiếp địa tết với cấu trúc tròn và lớp vỏ bọc PVC bảo vệ.

Bảng so sánh nhanh ưu nhược điểm

Hướng dẫn chọn dây tiếp địa phù hợp theo tiêu chuẩn và quy mô

Việc lựa chọn dây tiếp địa không thể cảm tính mà phải dựa trên các yêu cầu kỹ thuật, tiêu chuẩn an toàn điện và quy mô của từng công trình.

Bước 1: Xác định yêu cầu theo tiêu chuẩn dây tiếp địa

• TCVN 9385:2012: Quy định tiết diện tối thiểu cho dây thoát sét bằng đồng là 50 mm².
• Tiêu chuẩn quốc tế IEC 62305: Đưa ra các cấp độ bảo vệ (LPL I, II, III, IV) với yêu cầu tiết diện khác nhau. Ví dụ, LPL I yêu cầu tiết diện dây đồng lớn hơn để chịu được dòng sét cường độ cao.
• Màu sắc quy ước: Vỏ bọc PVC phải có màu vàng sọc xanh lá cây theo chuẩn IEC.

Bước 2: Đánh giá quy mô và tính chất công trình

• Công trình dân dụng (nhà phố, biệt thự): Dây tiếp địa tết M50 hoặc M70 thường là đủ. Trong trường hợp biệt thự lớn hoặc yêu cầu an toàn cao, có thể cân nhắc M120.
• Tòa nhà cao tầng, kho xưởng công nghiệp: Yêu cầu dây có khả năng chịu dòng sét lớn và độ bền cao. Dây tiếp địa tết M120 hoặc M240 là lựa chọn tối ưu.
• Khu vực yêu cầu an toàn đặc biệt (trạm xăng, kho hóa chất, trung tâm dữ liệu): Phải tuân thủ nghiêm ngặt các tiêu chuẩn cao nhất, thường sử dụng dây M240 hoặc lớn hơn, kết hợp với dây bện dẹt để liên kết đẳng thế cho các thiết bị.

Bước 3: Phân tích chi phí và hiệu quả dài hạn

Dây có tiết diện lớn hơn như M240 có chi phí ban đầu cao hơn M120 nhưng đảm bảo an toàn vượt trội, điện trở thấp hơn và giảm chi phí bảo trì trong dài hạn. Để tìm hiểu sâu hơn về sự khác biệt này, bạn có thể tham khảo bài viết so sánh chi tiết M120 và M240 của chúng tôi. Lựa chọn sản phẩm từ các thương hiệu uy tín như LS-Vina, Cadisun, Goldcup do Quang Hưng cung cấp để đảm bảo chất lượng đồng và lớp cách điện đạt chuẩn.

Case Study thực tế từ Quang Hưng: Tại sao dây M240 là lựa chọn tối ưu?

Lý thuyết cần được chứng minh bằng thực tiễn. Dự án tiếp địa do Quang Hưng thực hiện tại Long Thành, tương tự như case study về tiếp địa Gem-Ingesco, là một minh chứng rõ ràng về việc lựa chọn vật tư phù hợp mang lại hiệu quả vượt trội.

Bối cảnh dự án

• Công trình: Khu dân cư mới tại Long Thành, Đồng Nai.
• Thách thức: Nền đất cát pha sỏi có điện trở suất tự nhiên rất cao (1.200 Ω·m), điều kiện khô hạn, khó đạt điện trở mục tiêu ≤ 5 Ω.
• Giải pháp tổng thể: Kết hợp kim thu sét Ingesco PDC 2.1, cọc đồng D16, hóa chất giảm điện trở Gem 25a và dây đồng thoát sét M240.

Phân tích vai trò của dây tiếp địa tết M240 trong dự án

• Khả năng chịu dòng sét lớn: Với quy mô của khu dân cư và yêu cầu bảo vệ cao, dây M240 đảm bảo khả năng chịu được dòng sét cường độ lớn mà không bị nóng chảy hay hư hại.
• Đảm bảo điện trở thấp: Tiết diện 240 mm² góp phần giảm điện trở tổng thể của hệ thống, phối hợp hiệu quả với hóa chất Gem để tản dòng sét nhanh và an toàn.
• Độ bền vượt trội: Trong một hệ thống được đầu tư bài bản với Gem và kim thu sét chất lượng cao, việc sử dụng dây M240 đảm bảo sự đồng bộ về tuổi thọ và độ bền, tránh trở thành điểm yếu của cả hệ thống.
• Kết quả: Hệ thống đạt điện trở chỉ 3.8 Ω, duy trì ổn định dưới 5 Ω ngay cả trong mùa khô, chứng tỏ sự lựa chọn đồng bộ và chính xác về vật tư.

Lựa chọn đúng loại dây tiếp địa là yếu tố then chốt cho an toàn hệ thống.

Những sai lầm cần tránh khi lựa chọn và thi công dây tiếp địa

1. Chọn dây không đủ tiết diện: Tiết kiệm chi phí ban đầu bằng cách dùng dây nhỏ hơn tiêu chuẩn có thể gây nguy hiểm, làm dây bị đứt khi có sét đánh.
2. Sử dụng dây kém chất lượng: Dây có tỷ lệ đồng thấp, tạp chất nhiều sẽ làm tăng điện trở và nhanh bị oxy hóa.
3. Bỏ qua lớp vỏ bọc PVC: Dây đồng trần đi trong đất hoặc bê tông sẽ bị ăn mòn nhanh chóng, làm giảm tuổi thọ hệ thống.
4. Tạo quá nhiều mối nối hoặc góc gấp khúc: Mỗi mối nối hoặc góc gấp 90 độ đều làm tăng điện trở và tạo điểm phóng điện tiềm tàng. Ưu tiên đi dây thẳng và sử dụng hàn hóa nhiệt cho các mối nối quan trọng.

Câu hỏi thường gặp (FAQ)

Dây tiếp địa bện và dây tết, loại nào tốt hơn?

Không có loại nào "tốt hơn" tuyệt đối. Mỗi loại phù hợp với một ứng dụng khác nhau. Dây tết (cáp tròn) tốt nhất cho vai trò thoát sét chính, trong khi dây bện (bản dẹt) lý tưởng cho việc liên kết đẳng thế và chống nhiễu.

Có thể dùng dây tiếp địa bện (bản dẹt) làm dây thoát sét chính không?

Về mặt lý thuyết là có thể nếu tiết diện đủ lớn, nhưng không được khuyến khích. Dây bện dẹt có độ bền cơ học thấp và khó lắp đặt với phụ kiện chống sét thông thường so với dây tết tròn có vỏ bọc PVC.

Làm sao để kiểm tra chất lượng dây tiếp địa Quang Hưng cung cấp?

Sản phẩm chính hãng do Quang Hưng phân phối luôn có thông số in rõ ràng trên vỏ cáp (nhà sản xuất, tiêu chuẩn, tiết diện), đi kèm phiếu kiểm tra xuất xưởng (Certificate of Quality) có dấu xác nhận của nhà sản xuất.

Việc lựa chọn giữa dây tiếp địa bện và dây tiếp địa tết đòi hỏi sự am hiểu về kỹ thuật và ứng dụng thực tế. Dây tết tròn như M120, M240 là lựa chọn tiêu chuẩn cho hệ thống thoát sét, trong khi dây bện dẹt phát huy hiệu quả trong các ứng dụng liên kết đặc thù. Như case study của Quang Hưng đã cho thấy, lựa chọn vật tư đúng đắn và đồng bộ là chìa khóa cho một hệ thống chống sét an toàn và bền vững.
