Module PPM175KA: Giải Mã Sự Khác Biệt Giữa Các Chuẩn SPD Class 1, 2, 3

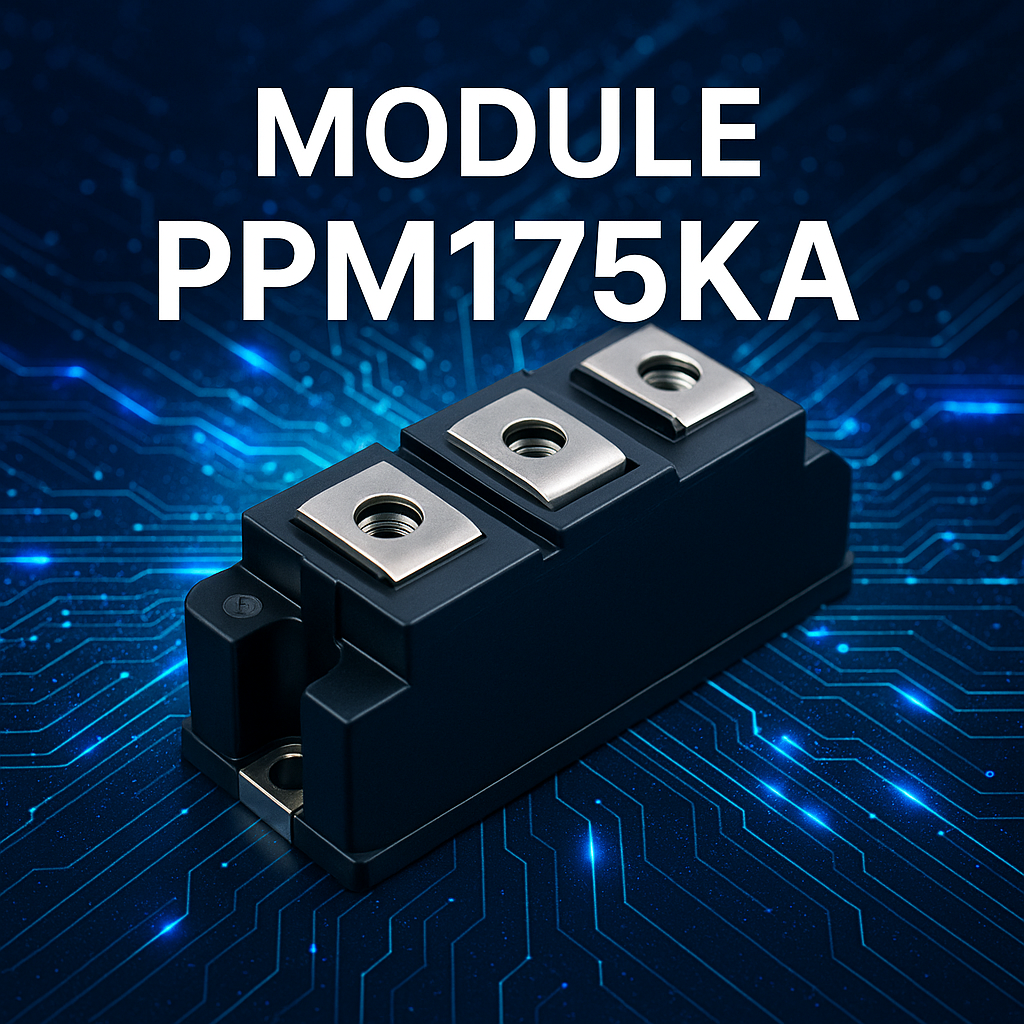

Module chống sét công suất cao PPM175KA.

Vì Sao Chống Sét Lan Truyền Là "Tấm Khiên" Không Thể Thiếu Cho Thiết Bị Hiện Đại?

Sét lan truyền và các xung điện áp đột biến, dù gây ra bởi sét đánh hay các hoạt động chuyển mạch trong lưới điện, đều là những "kẻ thù thầm lặng" có thể phá hủy các vi mạch nhạy cảm trong thiết bị điện tử của bạn trong nháy mắt. Từ hệ thống máy chủ của doanh nghiệp, dây chuyền sản xuất tự động, cho đến chiếc TV thông minh hay máy tính cá nhân tại nhà, tất cả đều có nguy cơ bị hư hỏng nặng nề. Thiệt hại không chỉ dừng lại ở chi phí thay thế thiết bị mà còn có thể gây gián đoạn hoạt động sản xuất kinh doanh, mất mát dữ liệu quan trọng và nhiều hệ lụy khác. Chính vì vậy, đầu tư vào một hệ thống bảo vệ chuyên dụng, hay còn gọi là Thiết bị Chống Sét Lan Truyền (SPD - Surge Protective Device), là một quyết định đầu tư thông minh để bảo vệ tài sản và đảm bảo sự vận hành liên tục.

Giới Thiệu Module PPM175KA: "Trợ Lực" Đắc Lực Cho Hệ Thống Chống Sét

Khi nói đến các giải pháp chống sét hiệu suất cao, Module PPM175KA là một cái tên không thể bỏ qua, nhưng vai trò của nó thường bị hiểu nhầm. Đây không phải là một thiết bị chống sét độc lập.

Module PPM175KA là gì?

Module PPM175KA là một module chống sét công suất cao, được thiết kế để chịu đựng dòng xung sét cực lớn lên đến 175 kA với dạng sóng chuẩn 8/20µs. Điểm đặc biệt của nó là không hoạt động một mình mà được thiết kế để lắp đặt song song với các module chống sét chính khác (ví dụ như SST150). Vai trò của nó là một thành phần tăng cường, một "trợ lực" giúp nâng cao sức mạnh và độ bền cho toàn bộ hệ thống bảo vệ.

Vai trò của PPM175KA trong thực tế

Việc bổ sung PPM175KA vào một hệ thống chống sét mang lại ba lợi ích cốt lõi:

• Tăng tổng khả năng chịu đựng: Khi được lắp song song, PPM175KA giúp hệ thống có khả năng chịu được tổng dòng xung lớn hơn nhiều, sẵn sàng đối phó với những cú sét mạnh vượt ngưỡng thiết kế ban đầu.
• Phân phối đều tải xung: Thay vì toàn bộ năng lượng xung sét dồn vào một thiết bị duy nhất, PPM175KA giúp san sẻ gánh nặng, tránh tình trạng quá tải cục bộ và phá hủy sớm thiết bị bảo vệ.
• Kéo dài tuổi thọ và tăng độ tin cậy: Bằng cách giảm áp lực lên các module chính như SST150, PPM175KA giúp chúng hoạt động bền bỉ hơn, kéo dài tuổi thọ và nâng cao độ tin cậy của cả hệ thống chống sét.

Nền Tảng Cốt Lõi: Phân Biệt Các Chuẩn SPD Class (Type 1, 2, 3)

Để hiểu rõ sức mạnh của sự kết hợp có PPM175KA, trước tiên chúng ta cần nắm vững cách phân loại SPD. Tiêu chuẩn quốc tế IEC 62305 phân loại SPD thành ba cấp (Class) hay Loại (Type) dựa trên vị trí lắp đặt và khả năng chịu đựng năng lượng xung, tạo thành một hệ thống bảo vệ đa tầng.

SPD Type 1 (Class I): "Người Gác Cổng" Tuyến Đầu

• Vị trí lắp đặt: Tại tủ điện tổng (MSB) của tòa nhà, ngay sau công tơ điện hoặc điểm đấu nối dịch vụ. Đây là lớp phòng thủ đầu tiên.
• Chức năng: Chặn đứng các dòng sét đánh trực tiếp vào đường dây điện hoặc các xung năng lượng cực lớn lan truyền từ lưới điện hạ thế. Chúng được ví như "người gác cổng" ngăn chặn những mối đe dọa thô bạo nhất.
• Dạng xung kiểm tra: 10/350µs. Dạng sóng này mô phỏng năng lượng và thời gian kéo dài của một dòng sét đánh trực tiếp, có sức công phá cao hơn nhiều so với các loại xung khác.
• Ví dụ điển hình: Module LPI SST150.

SPD Type 2 (Class II): Lớp Bảo Vệ Thứ Cấp

• Vị trí lắp đặt: Tại các tủ điện phân phối (DB) ở các tầng, các khu vực hoặc nhánh trong tòa nhà. Chúng được lắp đặt sau SPD Type 1.
• Chức năng: Xử lý các xung điện áp gián tiếp (do sét đánh gần đó gây ra) hoặc các xung điện áp còn sót lại sau khi đã đi qua lớp bảo vệ Type 1.
• Dạng xung kiểm tra: 8/20µs. Dạng sóng này có thời gian ngắn hơn và mô phỏng các xung lan truyền phổ biến hơn trong hệ thống.
• Ví dụ điển hình: Module LPI NE15 (thường dùng để bảo vệ giữa dây trung tính và đất N-E).

SPD Type 3 (Class III): "Vệ Sĩ" Tại Điểm Cuối

• Vị trí lắp đặt: Ngay tại ổ cắm điện hoặc lắp đặt càng gần các thiết bị điện tử nhạy cảm cần bảo vệ càng tốt (máy tính, server, TV, thiết bị y tế...).
• Chức năng: Là lớp bảo vệ tinh cuối cùng, có nhiệm vụ triệt tiêu các xung nhiễu nhỏ và điện áp dư còn sót lại, đảm bảo nguồn điện đến thiết bị là sạch và an toàn nhất.
• Dạng xung kiểm tra: Thường là dạng sóng hỗn hợp (ví dụ: sóng điện áp 1.2/50µs và sóng dòng điện 8/20µs) để mô phỏng các nhiễu loạn ở cấp độ thấp.

Bảng So Sánh Nhanh SPD Type 1, 2, và 3

Để dễ hình dung, bảng dưới đây tóm tắt các điểm khác biệt chính:

Sơ đồ phân cấp bảo vệ của SPD Type 1, 2 và 3 trong hệ thống điện.

Phân Tích Sâu: Sức Mạnh Từ Sự Phối Hợp Giữa SST150, NE15 và PPM175KA

Nguyên lý bảo vệ phân tầng là gì?

Một sai lầm phổ biến là cho rằng chỉ cần lắp một thiết bị chống sét thật "khủng" là đủ. Thực tế, một hệ thống hiệu quả phải dựa trên nguyên lý bảo vệ phân tầng (cascading/coordination). Năng lượng của một xung sét sẽ được "gọt giũa" dần qua từng lớp bảo vệ. SPD Type 1 sẽ hấp thụ phần lớn năng lượng thô, SPD Type 2 xử lý phần còn lại, và SPD Type 3 dọn dẹp những gì còn sót lại. Sự phối hợp này đảm bảo rằng điện áp tại thiết bị cuối cùng luôn nằm trong ngưỡng an toàn.

Vai trò của từng "chiến binh" trong tổ hợp

Trong một hệ thống bảo vệ cấp cao, mỗi thành phần đều có một nhiệm vụ riêng biệt:

• SST150 (Type 1): Đóng vai trò là tuyến phòng thủ đầu tiên, hứng chịu "cú đấm" năng lượng mạnh nhất từ bên ngoài, bảo vệ toàn bộ cơ sở hạ tầng.
• NE15 (Type 2): Tập trung "dọn dẹp" các mối nguy còn sót lại trên đường trung tính-đất (N-E), một đường xâm nhập phổ biến và nguy hiểm của sét lan truyền mà nhiều người thường bỏ qua.
• PPM175KA (Module tăng cường): Hợp lực cùng SST150, tạo ra một "bức tường" phòng thủ vững chắc hơn. Nó không thay thế SST150 mà giúp gia tăng sức chịu đựng tổng thể, đảm bảo hệ thống sẵn sàng đối mặt với những đợt xung sét khắc nghiệt nhất, vượt ngưỡng thông thường.

Hướng Dẫn Lựa Chọn và Lắp Đặt SPD Hiệu Quả

Khi nào bạn thực sự cần đến Module PPM175KA?

Việc bổ sung module tăng cường như PPM175KA là một sự đầu tư cần thiết trong các trường hợp sau:

• Vị trí địa lý có nguy cơ cao: Công trình nằm ở khu vực có mật độ sét đánh cao, vùng đồi núi, khu vực trống trải.
• Bảo vệ tài sản quan trọng: Các hệ thống không thể chấp nhận rủi ro ngừng hoạt động như trung tâm dữ liệu, bệnh viện, nhà máy sản xuất có dây chuyền tự động hóa đắt tiền, hệ thống an ninh giám sát.
• Yêu cầu độ tin cậy và an toàn tối đa: Các cơ sở hạ tầng trọng yếu của quốc gia, các tòa nhà thông minh, hoặc khi chủ đầu tư yêu cầu một giải pháp bảo vệ ở mức cao nhất.

Những lưu ý "vàng" khi lắp đặt SPD

Hiệu quả của một hệ thống SPD không chỉ phụ thuộc vào chất lượng thiết bị mà còn phụ thuộc rất nhiều vào kỹ thuật lắp đặt. Dưới đây là những nguyên tắc cốt lõi:

• Dây dẫn càng ngắn càng tốt: Chiều dài dây dẫn từ SPD đến thanh tiếp địa và đến mạch điện cần được giữ ở mức tối thiểu. Dây càng dài, điện cảm càng tăng, làm giảm hiệu quả cắt xung của SPD.
• Tiết diện dây phù hợp: Dây nối SPD phải có tiết diện đủ lớn (khuyến nghị tối thiểu 16mm² cho Type 1) để chịu được dòng sét lớn mà không bị nóng chảy hay hư hỏng.
• Chất lượng hệ thống tiếp địa: Đây là yếu tố quan trọng bậc nhất. SPD hoạt động bằng cách chuyển hướng dòng sét xuống đất. Nếu hệ thống tiếp địa không tốt (điện trở cao), dòng sét sẽ không thể thoát đi nhanh chóng và có thể gây ra điện áp nguy hiểm ngược trở lại hệ thống. Điện trở tiếp địa phải được đo đạc và đảm bảo giá trị thấp (khuyến nghị ≤ 5 Ω, lý tưởng là ≤ 1 Ω).

Sơ đồ minh họa lắp đặt module tăng cường PPM175KA song song với SPD Type 1.

Kết Luận

Bảo vệ chống sét lan truyền là một khoa học đòi hỏi sự hiểu biết sâu sắc và một chiến lược bài bản. Qua bài viết này, chúng ta có thể rút ra những kết luận quan trọng:

1. Module PPM175KA không phải là một loại SPD riêng biệt mà là một module tăng cường hiệu suất, đặc biệt hữu ích khi kết hợp với hệ thống bảo vệ phân tầng như SST150 (Type 1) và NE15 (Type 2) để gia tăng sức chịu đựng và độ tin cậy.
2. Hiểu rõ sự khác biệt và vai trò của từng chuẩn SPD Class (Type 1, 2, 3) là chìa khóa để xây dựng một giải pháp chống sét lan truyền toàn diện, đúng kỹ thuật và phù hợp với nhu cầu thực tế.
3. Đầu tư đúng cách vào một hệ thống SPD chất lượng cao, được lắp đặt chuyên nghiệp không chỉ là chi phí, mà là một khoản đầu tư thông thái để bảo vệ những tài sản giá trị và đảm bảo sự vận hành liên tục, an toàn cho doanh nghiệp và gia đình bạn.
