Bảng Đồng Tiếp Địa

0₫
Vật liệu:

Mô tả

Bảng đồng tiếp địa dùng làm cầu đấu trung gian cho các thiết bị cần đấu nối tiếp địa. Một hoặc hai điểm bắt vào hệ thống tiếp địa còn điểm khác để chờ bắt dây tiếp địa của các thiết bị khác.

Mục lục

Định nghĩa

Quy cách

Hướng dẫn sử dụng

Bảng Đồng Tiếp Địa Là Gì?

Thiết bị này là vật trung gian, đứng giữa 2 hệ thống: thu sét và tản sét. Về bản chất, bản đồng tiếp địa là những miếng đồng dẹt, được đục sẵn lỗ. Một đến hai lỗ sẽ được bắt dây tiếp địa, nối từ các thiết bị thu sét (hệ thống chống sét trực tiếp) hoặc cắt lọc sét (hệ thống chống sét lan truyền). Các lỗ còn lại được nối với bãi tiếp địa.

Bảng đồng tiếp địa là vật đại diện, để tiến hành bảo trì và bảo dưỡng toàn bộ hệ thống tiếp địa. Một hệ thống tiếp địa đạt chuẩn phải LUÔN duy trì được điện trở suất yêu cầu (1 - 10Ω tùy mục đích). Ngay sau khi đóng cọc, chúng ta đã tiến hành đo điện trở tại ngay bãi tiếp địa. Nhưng làm sao để biết năm sau, sau nữa ... thì điện trở có thay đổi không? Với nhiều công trình, bãi tiếp địa có thể ở ngay phần móng hoặc bị san lấp bằng bê tông. Lúc này, chúng ta sẽ đo trực tiếp trên bảng đồng chứ không cần đo tại bãi tiếp địa nữa.

Để tiện cho việc cố định bảng đồng (lên tường), chống sét Quang Hưng luôn gắn thêm 2 chân đế (chữ U) ở hai đầu bảng khi giao hàng. Hai chân này được ngăn cách với bảng đồng bằng sứ cách điện (xem ảnh)


Quy Cách Bảng Đồng Tiếp Địa

Sản phẩm tại Quang Hưng đa dạng về chất liệu, kích thước và số lỗ. Đối với các đơn hàng có số lượng lớn, chúng tôi nhận sản xuất theo yêu cầu thiết kế

Quy Cách Thông Dụng
STTMã Sản PhẩmKích ThướcSố Lỗ
1QH-XX30105300x100x529
2QH-XX30055300x050x510
3QH-XX20105200x100x506
............

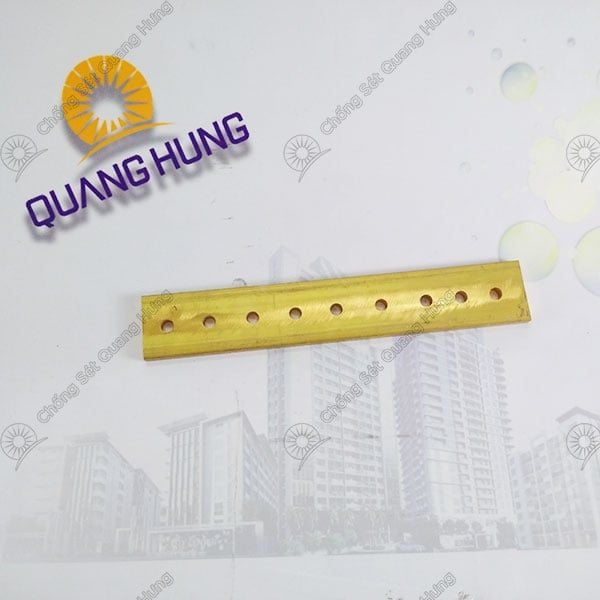

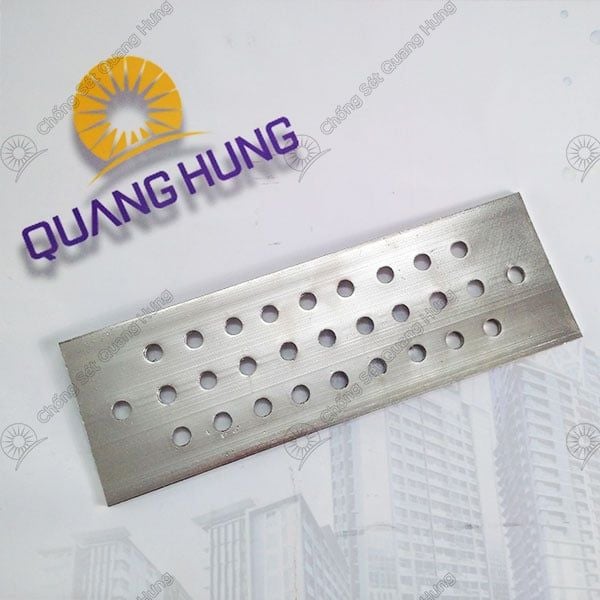

Chất liệu: Đồng vàng, đồng đỏ, đồng mạ thiếc và đồng mạ niken

📑Giấy tờ kèm theo: phiếu đo hàm lượng đồng (từ Quatest) và phiếu xuất xưởng Quang Hưng.

📚Catalogue và Quy cách đặt mã, xem tại đây


Hướng Dẫn Lắp Đặt Bảng Đồng Tiếp Địa

Trong thi công, bảng đồng được lắp đặt một cách độc lập với hai hệ thống kia (tiếp địa và truyền tải sét). Sau khi hoàn thành cả 3, người ta mới đấu nối chúng với nhau. Có hai phương pháp lắp đặt bảng đồng chính:

⚡Trực tiếp: Bản đồng được gắn trực tiếp lên tường bằng bu lông nở bung. Với trường hợp này, quý khách vui lòng báo trước khi đặt hàng để nhận thêm bu lông nở bung tương ứng.

⚡Gián tiếp: Bản đồng được gắn vào các tủ điện hoặc hộp kỹ thuật. Với trường hợp này, quý khách vui lòng báo trước nếu không cần đến chân đế chữ U.

Chống sét Quang Hưng cũng nhận cung cấp tủ điện có gắn sẵn bảng đồng bên trong - được gọi là hộp kiểm tra tiếp địa.

--------
