Dây Tiếp Địa Vàng Xanh

0₫
Tiêu đề:

Mô tả

Dây tiếp địa vàng xanh là một phần quan trọng của hệ thống chống sét. Dây đóng vai trò là vật trung gian, nối liền bộ phận thu sét và tản sét.

Mục lục

Đặc điểm chung

Quy cách sản phẩm

Đối tác

Đặc Điểm Dây Tiếp Địa Vàng Xanh

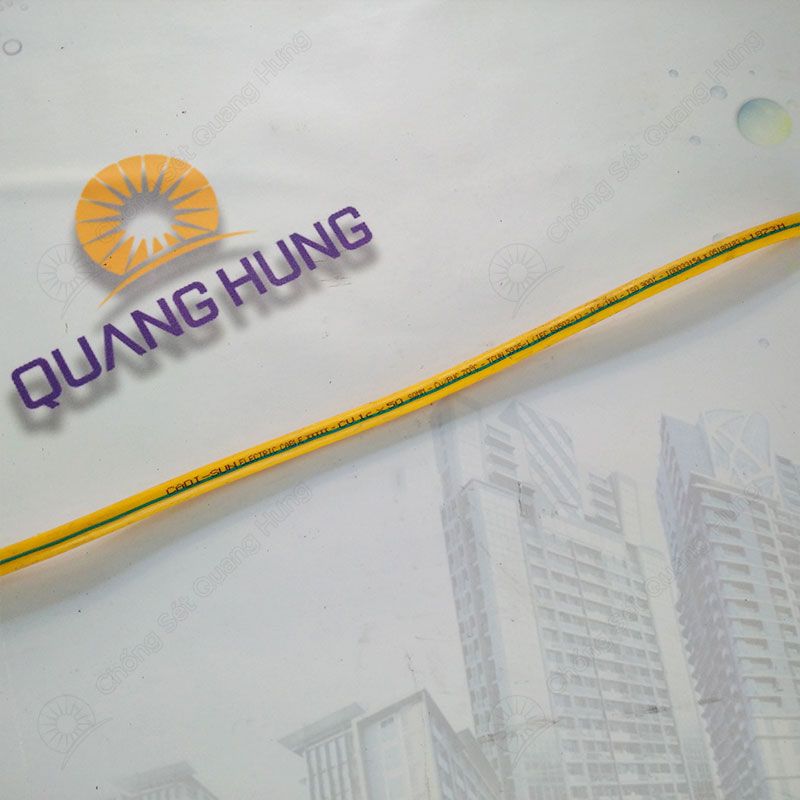

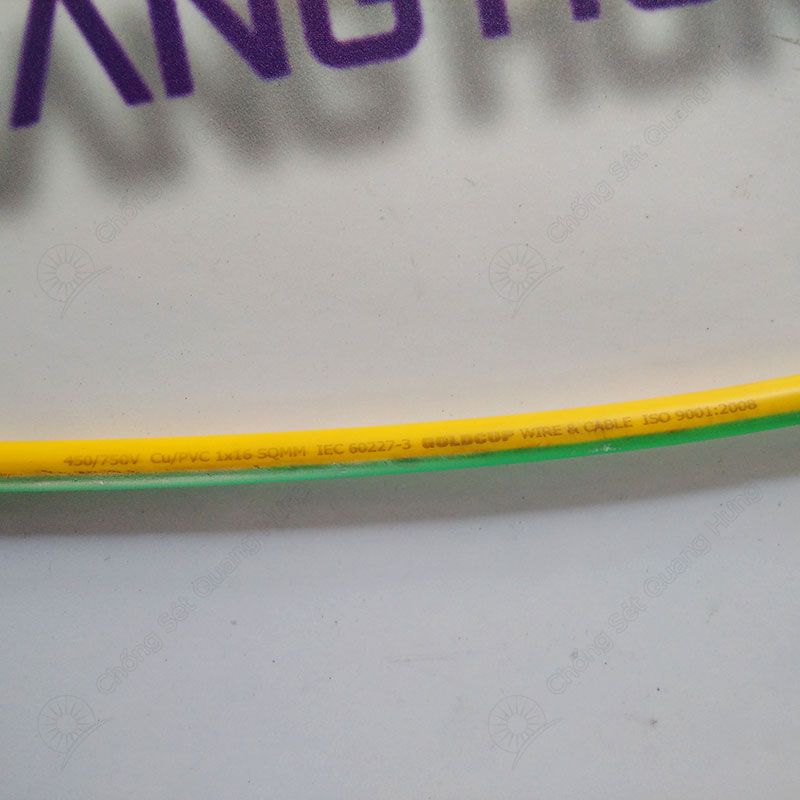

Dây tiếp địa vàng xanh bản chất là dây đồng 1 lõi, bên ngoài bọc nhựa PVC, có màu vàng sọc xanh lá cây. Lõi đồng được tạo thành từ nhiều sợi đồng nhỏ, rút cứng lại, bện đồng tâm với nhau. Dây có tiết diện càng lớn thì càng được bện thành từ càng nhiều sợi đồng nhỏ. Màu vàng xanh là màu quy ước chuẩn quốc tế (IEC và USNEC) cho mọi loại dây tiếp địa. Đây là dòng dây điện hạ thế (450/750v hoặc 0.6/1kV).


Quý khách hàng chú ý giá thành của các loại dây tiếp địa đều khá linh động. Hàng tháng, nhà sản xuất sẽ cập nhật bảng giá mới của toàn bộ dòng sản phẩm. Đối với các đơn đặt hàng LỚN vào CUỐI tháng, quý khách nên đặt cọc trước để giữ được giá tốt nhất.

Cáp đồng bọc được dùng để liên kết kim thu sét với bãi tiếp địa. Dây sẽ được thả dọc theo tường và cố định vào tường bằng các loại kẹp chuyên dụng. Một số công trình sẽ đặt dây trong ồng PVC hoặc HDPE để bảo vệ chúng khỏi các tác động của thời tiết.


Quy Cách Dây Tiếp Địa Vàng Xanh

Cáp tiếp địa vàng xanh được sản xuất theo rất nhiều quy cách khác nhau, đáp ứng nhu cầu của mọi loại quy mô công trình.

Tên Sản Phẩm

Tiết Diện
(mm2)

Kiểu  Chống SétĐối Tượng Sử Dụng
Dây tiếp địa 1x44CSLTThiết bị nhỏ
Dây tiếp địa 1x66CSLTThiết bị nhỏ
Dây tiếp địa 1x1010CSLTThiết bị trung bình
Dây tiếp địa 1x1616CSLTThiết bị lớn
Dây tiếp địa 1x2525CSTTCông trình nhỏ
Dây tiếp địa 1x3535CSTTCông trình nhỏ
Dây tiếp địa 1x5050CSTTCông trình trung bình
Dây tiếp địa 1x7070CSTTCông trình trung bình
Dây tiếp địa 1x9595CSTTCông trình trung bình
Dây tiếp địa 1x120120CSTTCông trình lớn
Dây tiếp địa 1x150150CSTTCông trình lớn
Dây tiếp địa 1x185185CSTTCông trình lớn
Dây tiếp địa 1x240240CSTTCông trình siêu lớn
Dây tiếp địa 1x300300CSTTCông trình siêu lớn

Chú thích:

  • CSLT: hệ thống chống sét lan truyền
  • CSTT: hệ thống chống sét trực tiếp
  • Các đối tượng sử dụng chỉ mang tính tương đối


Thương Hiệu Dây Tiếp Địa Vàng Xanh

Sản phẩm do chúng tôi cung cấp đều được sản xuất bởi các nhãn hiệu danh tiếng trong nước, bao gồm: LS-Vina, Cadisun, Goldcup, Cadivi, Trần Phú...

Bảng Khổi Lượng Dây Tiếp Địa Vàng Xanh Theo Thương Hiệu

Tên Sản PhẩmGoldcupCadiviLS-VinaCadisunTrần Phú
Cấu TrúcĐường KínhKhối lượngCTDKKLCTDKKLCTDKKLCTDKKL
(1)(2)(3)(1)(2)(3)(1)(2)(3)(1)(2)(3)(1)(2)(3)
Dây tiếp địa M474.3-74.65372.555474.655.7---
Dây tiếp địa M675-75.17473.127575.176.4---
Dây tiếp địa M1076-76.111774.0511075.8113.376.1119
Dây tiếp địa M1677(7)-76.7165-4.717576.8170.977.7179
Dây tiếp địa M2579(8.5)-78.2258-5.926078.4264.478.8278
Dây tiếp địa M35710(9.5)-79.3346-6.936079.5360.879.9375
Dây tiếp địa M501912(11)-1910.472-8.05101911.1502.7711.8533
Dây tiếp địa M701914(13)-1912.5676-9.87001912.8680.61913.5712
Dây tiếp địa M951916(15)-1914.5916-11.49601914.9946.71915.8985
Dây tiếp địa M1203717(16)-1915.91142-12.811903716.211641917.21210
Dây tiếp địa M1503719(18)-1917.71415-14.215003718.214523719.41515
Dây tiếp địa M1853722(20)-1919.71755-15.818503720.518203721.61884
Dây tiếp địa M2403725(23)-3722.42304-18.124503722.923333724.32404
Dây tiếp địa M3006127(25)-6125.22938-20.430403725.329156127.43075

Chú thích:

- Cấu trúc là số sợi dây đồng cấu thành lõi

- Đường kính ở trên có tính cả vỏ bọc PVC

- Thông số trong dậu ngoặc () mục Goldcup là của loại cáp có ruột dẫn dạng nén tròn

- Các đơn vị tính: (1 ) No/mm   (2) mm   (3) Kg/km

💯Tiêu chuẩn áp dụng

Goldcup:TCVN 6610-3; IEC 60227-3
Cadivi:AS/NZS 5000.1; AS/NZS1125
LS-Vina:IEC 60228; IEC 60502-1
Cadisun:TCVN 5935-1; IEC 60502-1
Trần Phú:TCVN 5935; IEC 60502-1






Download Catalogue

❗❗❗Quý khách hàng chú ý, hàng nhà máy chuẩn sẽ có các dấu hiệu sau:

  • ✔️Được đóng gói cẩn thận
  • ✔️Có tem mác rõ ràng, bên trên ghi đầy đủ: tên sản phẩm, chiều dài cuộn cáp, ngày xuất xưởng.
  • ✔️Có giấy tờ đi kèm, các thông số trên giấy tờ khớp với tem sản phẩm và đơn hàng.
  • ✔️Cáp nguyên cuộn, không bị chia nhỏ, lẻ.

--------

Công Ty CP Tập Đoàn Xây Dựng Quang Hưng
🏭Số 1B/128C Đại La, Hai Bà Trưng, Hà Nội
📧quanghung.cse@gmail.com
📞0967901917- 0989091727
#chongset #chongsetquanghung
