Kim Thu Sét Cổ Điển

0₫
Tiêu đề:

Mô tả

Kim thu sét cổ điển là thiết bị chống sét đầu tiên trên thế giới, được phát minh bởi Benjamin Franklin, nên còn được gọi là kim thu sét Franklin.

Mục lục

Đặc điểm
- Nguyên lý hoạt động

Quy cách

Cách lắp đặt

Đặc Điểm Kim Thu Sét Cổ Điển

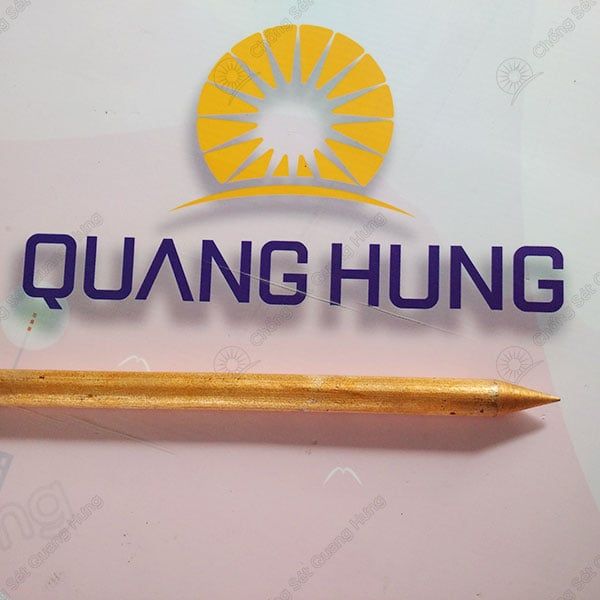

Về bản chất, kim cổ điển là các thanh kim loại hình trụ, dài khoảng 1m, đường kính không quá lớn, một đầu được vót nhọn. Theo sự phát triển của kỹ thuật chống sét, người ta còn cho ra đời kim thu sét cổ điển cải tiến (TY 901 và TY 902). Thực chất, đây là sự kết hợp của nhiều cây kim chống sét cổ điển trên một trục kim chính.

Kim thu sét Franklin có giá thành thấp hơn nhiều so với các loại kim hiện đại. Giá bán lẻ chỉ rơi vào khoảng vài trăm ngàn/kim. Trong khi các sản phẩm hiện đại thường có giá hàng triệu, thậm chí hàng chục triệu đồng. Đương nhiên, hiệu quả của thiết bị chống sét cũng tỉ lệ thuận với giá thành của nó.

Kim thu sét cổ điển Franklin có phạm vi bảo vệ thấp (xem nguyên lý), thường được sử dụng cho các công trình diện tích nhỏ, thấp tầng. Trong các công trình lớn, loại kim chống sét này còn được dùng để bổ trợ cho các thiết bị thu sét cao cấp; hoặc sử dụng tại các công trình phụ nằm trong tổng thế khối kiến trúc.

Nguyên Lý Hoạt Động Kim Thu Sét Cổ Điển

Theo khoa học nghiên cứu, các đám mây dông thường chứa điện tích âm và hiện tượng sét đánh là sự hưởng ứng tĩnh điện giữa đám mây với một vật thể mang điện tích dương dưới mặt đất. Thực tế nghiên cứu cho thấy, các điện tích dương tập trung nhiều hơn ở các vật thể nhọn hơn cả. Đồng thời, tỉ lệ sét đánh vào những vật thể ở vị trí cao là lớn hơn so với vật thể ở vị trí thấp. Phát minh kim thu sét cổ điển của Franklin là dựa vào chính những yếu tố này

Theo lý thuyết của Benjamin Franklin, phạm vi bảo vệ của một kim thu lôi độc lập là phần không gian nằm bên trong mặt tròn xoay quanh trục là kim thu lôi chiều cao H, tạo bởi đường sinh là đường cong có phương trình là:

rx=1,6pH(H-hx)/(H+hx) với p=1,0 khi 0≤hx≤H≤30,0 (m) và p=5,5/H0,5 khi H>30 (m).

trong đó: hx và rx là cao độ và bán kính đường tròn trên mặt chiếu bằng tâm là kim thu lôi, của từng điểm x trên đường sinh.

Nguồn: wikipedia

Theo như công thức kể trên, bán kính bảo vệ của kim thu sét cổ điển là rất nhỏ. Vì vậy, người ta phải sử dụng kết hợp nhiều cây kim, tạo thành một lưới (lồng) bảo vệ, phủ kín xung quanh (mái) nhà.


Quy Cách Kim Thu Sét Cổ Điển

Các loại kim thu sét Franklin đang được sản xuất rất nhiều tại Việt Nam, với đa dạng quy cách như sau:

STTChất LiệuHiệu QuảChi PhíĐường KínhChiều Dài
1Đồng đỏTốt nhấtCao nhấtD14 - D200.7 - 1.5m
2Đồng vàngTốtCaoD14 - D200.7 - 1.5m
3Thép mạ đồngTrung bìnhTrung bìnhD14 - D200.7 - 1.5m
4Thép mạ kẽmThấp ThấpD14 - D200.7 - 1.5m

mỗi một loại kể trên, lại có các kiểu cách chân đế như sau:

STTKiểu chân đếChú thích
1Bình thường-
2Tiện renđể liên kết với các bộ chân đế chuyên dụng
3Hàn mặt bíchkim được hàn với mặt bích, có đục sẵn lỗ

Chi tiết vui lòng xem Catalogue kim thu sét cổ điển


Lắp Đặt Kim Thu Sét Cổ Điển

Quy trình lắp đặt hệ thống chống sét cổ điển không khó, nhưng khá mất công và thời gian. Như đã nói ở trên, các kim sẽ được lắp đặt viền quanh mái nhà. Sau đó, sẽ được nối với dây tiếp địa và kéo thẳng xuỗng bãi đóng cọc

lap dat kim thu set co dien

Các loại kim đế bằng (bình thường) sẽ được hàn trực tiếp vào mái hoặc hàn vào các hồ lô sứ. Kim có đế tiện ren sẽ được bắt với bộ chân đế chuyên dụng. Các chân đế này có lỗ sẵn để hàn hoặc bắt vít vào mái nhà. Tương tự là lỗ trên mặt bích của các cây kim có hàn bích.

Nếu quý khách hàng còn điều gì chưa nắm rõ, vui lòng liên hệ với chúng tôi qua hotline để được tư vấn cụ thể và chi tiết. Đối với các công trình nhà dân, chúng tôi cũng cung cấp dịch vụ khảo sát và thi công trọn gói (chỉ áp dụng các tỉnh miền Bắc)

--------
