Hộp Kiểm Tra Tiếp Địa Là Gì?

Theo tiêu chuẩn chống sét và tiêu chuẩn xây dựng Việt Nam, một hệ thống tiếp địa khả dụng phải có điện trở suất đất không quá 10Ω. Ngay sau khi thi công đóng cọc, chúng ta sẽ đo đạc và đảm bảo điều này trước khi nghiệm thu công trình. Nhưng sau một thời gian dài  hoạt động, chỉ số này sẽ không còn được như ban đầu. Để an toàn, trị số này phải được đo lại định kỳ hàng năm hoặc tháng.

Vấn đề là bãi tiếp địa lúc này không còn lộ thiên nữa, hoặc bị san lấp bằng bê tông, hoặc được cách ly... và chúng ta không thể đo trực tiếp được. Để đơn giản hóa bài toán trên, người ta nghĩ ra một biện pháp, đó là lấy 1 "vật đại diện" để tính toán và đặt ở nơi dễ đo đạc. Đó là lý do tại sao, nó được gọi là "hộp kiểm tra tiếp địa".



Cấu Tạo Hộp Kiểm Tra Tiếp Địa

Hộp kiểm tra điện trở gồm hai phần chính là vỏ hộp và lõi.

☄️Vỏ là hộp điện công nghiệp, thường được làm từ các chất liệu cách điện như: nhựa, composite, thép sơn tĩnh điện...

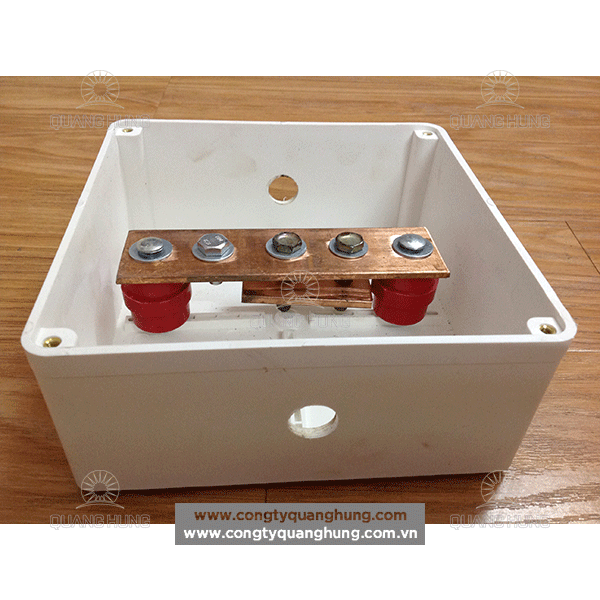

☄️Lõi hộp là một miếng đồng đỏ được đục sẵn lỗ, liên kết với vỏ hộp qua một miếng sứ cách điện (xem ảnh minh họa). Các lỗ còn lại được trang bị sẵn bu lông đai ốc để kết nối với đầu cosse.

Kích thước của lõi đồng và số sứ cách điện sẽ tỉ lệ thuận với kích thước của vỏ và số lỗ luồn dây điện. Lõi đồng các lớn thì càng nhiều lỗ. Như đã nói, mỗi một lỗ là để bắt 1 đầu cosse. Như vậy:

∑ số lỗ cần thiết = ∑ đầu dây đi từ bãi tiếp địa + ∑ đầu dây từ thiết bị thu sét

Chú ý:

❌Bảng đồng nhỏ (ít hơn 3 đầu cosse) cần trừ hao 1 lỗ nối với sứ cách điện, bảng đồng lớn cần trừ hao 2 lỗ nối với sứ cách điện.

❌Nếu quý khách muốn tiết kiệm chi phí, có thể thay đồng đỏ bằng các chất liệu khác như: đồng vàng, thép mạ kẽm...



Quy Cách Hộp Kiểm Tra Tiếp Địa Chống Sét

Chống sét Quang Hưng nhận cung cấp theo yêu cầu thiết kế với đơn hàng lớn, dưới đây là những quy cách thông dụng nhất.

STTChất liệuKích thướcGhi chú

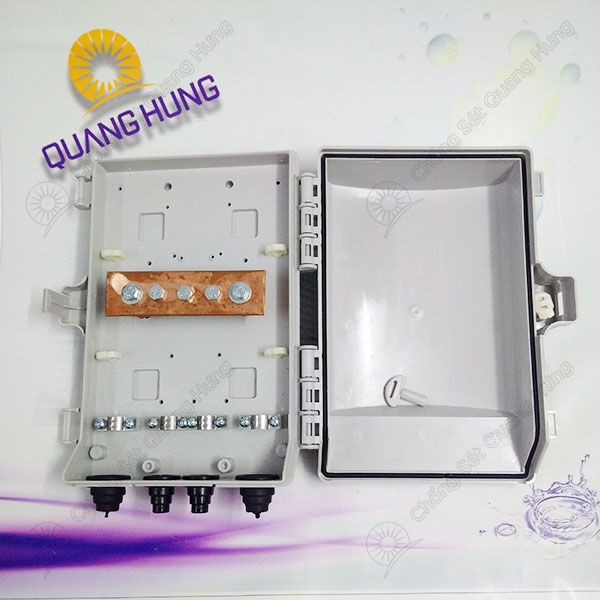

1QH-COM322414Composite325x245x145Chống cháy
2QH-I252110Inox
250x210x100

3QH-I201610Inox200x160x100
4QH-STD211610Sơn tĩnh điện
210x160x100

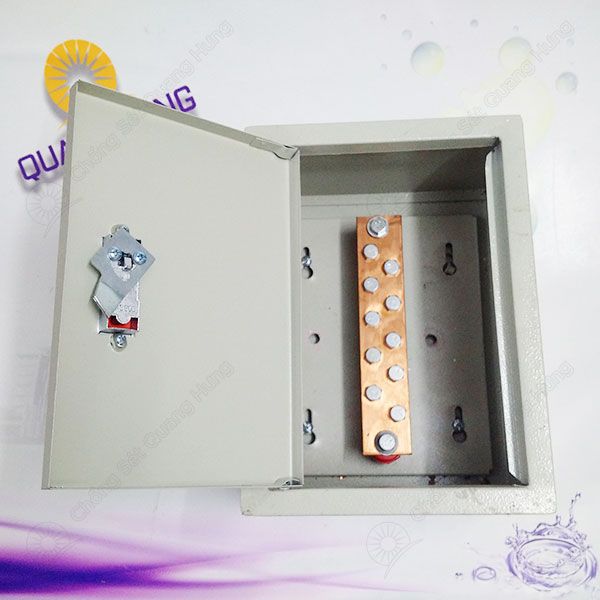

5QH-STD302015Sơn tĩnh điện300x200x150
6QH-N111105Nhựa110x110x50Âm tường
7QH-N151505Nhựa150x150x50Âm tường
...............

Tham khảo catalogue hộp kiểm tra tiếp địa để biết chi tiết và hiểu cách đặt mã hoặc xem các sản phẩm chi tiết tại đây



Lắp Đặt Hộp Kiểm Tra Điện Trở Đất

Hộp tiếp địa gần như được lắp đặt độc lập với hệ thống chống sét. Đối với các công trình nhỏ (thuộc về dân dụng), các hộp đo điện trở đất này thường được lắp cuối cùng, sau khi đã hoàn tất cả lắp đặt kim thu sét và nghiệm thu bãi tiếp địa.

Đằng sau mỗi một hộp kiểm tra điện trở tiếp địa đều có đánh dấu điểm khoan. Chúng ta có thể tháo băng đồng ra khỏi  hộp trước khi cố định vỏ  hộp lên tường. Sau đó luồn dây tiếp địa đã gắn đầu coss quá các lỗ được được đục sẵn (trên vỏ) và cố định vào bảng đồng.

Với riêng hộp nhựa, thường dùng cho thiết kế âm tường nên không có điểm để khoan. Nắp hộp cũng được cố định bằng ốc vít thay vì chìa khóa.

--------
